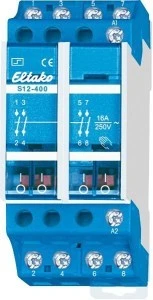

S12-400-230V to czterobiegunowy elektromechaniczny przekaźnik bistabilny (impulsowy) z czterema zestykami zwiernymi 16 A, sterowany napięciem 230 V. Jednym impulsem z przycisku załącza lub wyłącza jednocześnie cztery obwody.
Najważniejsze cechy
- 4 zestyki zwierne 16 A / 250 V AC (10 A / 400 V AC)
- sterowanie 230 V, moc cewki 12–15 W
- wyłącznie sterowanie impulsowe, impuls min. 50 ms
- obsługa ręczna i sygnalizacja położenia
Dane techniczne
| Zestyki | 4 zwierne 16 A / 250 V AC (10 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki | 12–15 W |
|---|
| Czas załączenia | tylko sterowanie impulsowe |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
| Temperatura w miejscu montażu | −5 °C do +50 °C |
|---|
| Przerwa zestykowa | 3 mm, zestyk AgSnO₂ |
|---|
Zastosowanie
Jednoczesne załączanie czterech obwodów z kilku przycisków 230 V, np. kilku grup oświetlenia. Na lewym boku można dołożyć moduł zestykowy KM12.
Pytania z montażu
Czy cewka może być trwale pod napięciem?
Nie. Wykonanie czterobiegunowe jest przeznaczone wyłącznie do sterowania impulsowego. Impuls musi trwać co najmniej 50 ms.
Jaki prąd podświetlenia przycisków jest dopuszczalny?
5 mA bez dodatkowych elementów. Po dołączeniu równolegle do cewki kondensatora 1 µF / 250 V AC – 10 mA, a kondensatora 2,2 µF / 250 V AC – 15 mA.
Jakie wahania napięcia sterowniczego są dopuszczalne?
Cewka pracuje w zakresie 0,9–1,1 × napięcia znamionowego. Napięcie indukowane na wejściach sterowniczych nie powinno przekraczać 0,2 × napięcia znamionowego.
