Przekaźniki impulsowe

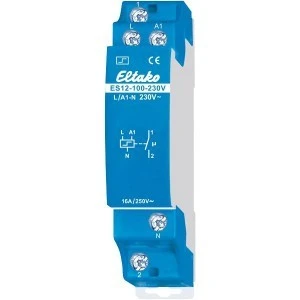

ES12-100-230V to elektroniczny przekaźnik bistabilny (impulsowy) na szynę DIN, sterowany napięciem 230 V AC. Łączy bardzo cicho, a jego układ zacisków jest zgodny z elektromechanicznym przekaźnikiem S12-100, dlatego zastępuje klikający aparat w rozdzielnicy bez zmiany okablowania.
Najważniejsze cechy
- bardzo cichy odgłos łączenia
- 1 zestyk zwierny bezpotencjałowy 16 A
- sterowanie napięciem 230 V AC na wejściu A1
- szerokość 1 modułu
- układ zacisków zgodny z przekaźnikiem S12-100
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze | 230 V AC (wejście A1) |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Proste instalacje oświetleniowe, w których światło włącza się i wyłącza z kilku przycisków, a odgłos tradycyjnego przekaźnika przeszkadza, np. gdy rozdzielnica wisi w przedpokoju albo w sypialni. Przy większych obciążeniach LED (powyżej 200 W) właściwa jest wersja z technologią Duplex, np. ES12DX-UC, która łączy lampy LED do 600 W.
Pytania z montażu
Czy wymienię nim stary przekaźnik S12-100?
Tak. Układ zacisków jest zgodny, przewody przekłada się na te same zaciski.
