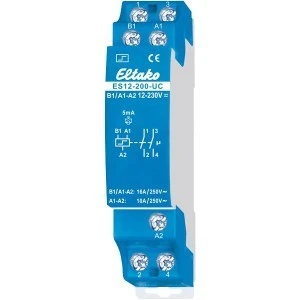

ES12-200-UC to elektroniczny przekaźnik bistabilny (impulsowy) z dwoma zestykami zwiernymi, przeznaczony na szynę DIN. Jednym przyciskiem załącza i wyłącza dwa obwody naraz, pracuje bardzo cicho, a układem odpowiada elektromechanicznemu przekaźnikowi S12-200.
Najważniejsze cechy
- 2 zestyki zwierne, 16 A przy podłączonym zacisku B1 (bez B1: 10 A)
- suma prądów przez oba zestyki maks. 16 A przy 230 V
- uniwersalne napięcie sterownicze 12–230 V UC albo 230 V z podświetlanymi przyciskami
- brak straty w czuwaniu, dopóki zacisk B1 nie jest podłączony
- bardzo cichy odgłos łączenia
Dane techniczne
| Zestyki | 2 zwierne, 16 A / 250 V AC (bez zacisku B1: 10 A) |
|---|
| Prąd sumaryczny | maks. 16 A przez oba zestyki przy 230 V |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze | 12–230 V UC albo 230 V (nie jednocześnie) |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 5 mA, przy sterowaniu 230 V z podłączonym B1 |
|---|
| Strata w czuwaniu | brak bez B1, 0,4 W z podłączonym B1 |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Tam, gdzie jeden przycisk ma sterować dwoma obwodami jednocześnie, np. dwiema grupami oświetlenia w jednym pomieszczeniu. Przy wymianie elektromechanicznego S12-200 w rozdzielnicy pozwala pozbyć się odgłosu łączenia przy zachowaniu tej samej funkcji.
Pytania z montażu
Dlaczego przy 16 A trzeba podłączyć B1?
Pełną znamionową moc łączeniową 16 A przekaźnik osiąga dopiero z podłączonym zaciskiem B1. Bez niego wynosi ona 10 A. B1 trzeba podłączyć także przy przyciskach z podświetleniem.
Czy oba zestyki mogą jednocześnie przewodzić po 16 A?
Nie. Suma prądów przez oba zestyki nie może przekroczyć 16 A przy 230 V.
Po montażu zestyk jest zamknięty, choć nikt nie naciskał przycisku. Czy to usterka?
Nie. Zestyk może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
