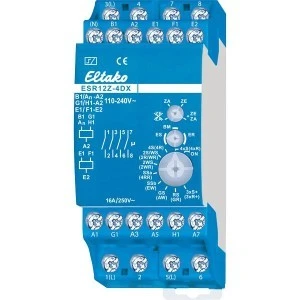

ESR12Z-4DX/110-240V to czterokanałowy przekaźnik bistabilny (impulsowy) i łączeniowy, w którym wszystkie wejścia – lokalne, centralne i grupowe – pracują na napięciu 110–240 V AC. Funkcjami i zestykami odpowiada wersji UC i jest właściwym wyborem, gdy przyciski i tak pracują na napięciu sieciowym.
Najważniejsze cechy
- wejścia lokalne, centralne i grupowe 110–240 V AC
- 4 zestyki zwierne bezpotencjałowe 16 A, z technologią Duplex na trzech z nich
- 18 funkcji, wybór wstępny ES albo ER
- wejścia grupowe do osobnego sterowania grupami przekaźników w instalacji centralnej
- szerokość 2 modułów
Dane techniczne
| Zestyki | 4 × 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W, z technologią Duplex do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze (lokalne, centralne, grupowe) | 110–240 V AC |
|---|
| Liczba funkcji | 18 |
|---|
| Strata w czuwaniu | 0,03–0,4 W |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Instalacje oświetleniowe na napięciu sieciowym, w których kilka obwodów sterowanych jest lokalnie, a całość lub wybrane grupy także centralnie. Funkcje sekwencyjne i grupowe pozwalają kolejnymi naciśnięciami przycisku załączać następne grupy lamp, np. w dużym pomieszczeniu.
Pytania z montażu
Czy przy kilku takich przekaźnikach obok siebie potrzebny jest odstęp?
Przy trwałym wzbudzeniu wielu przekaźników trzeba zadbać o wystarczającą wentylację, w razie potrzeby z odstępem pół modułu.
Czy podczas polecenia centralnego działają przyciski lokalne?
Nie. Polecenia centralne mają pierwszeństwo, a lokalne wejścia sterownicze są na ich czas zablokowane.
Czy odbiornik można podłączyć do sieci od razu po montażu?
Po instalacji trzeba odczekać na krótką automatyczną synchronizację przekaźnika i dopiero potem podłączyć załączany odbiornik do sieci.
