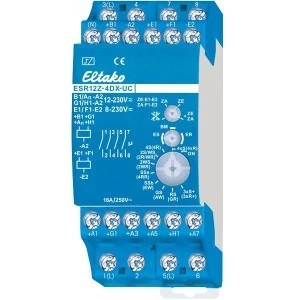

ESR12Z-4DX-UC to czterokanałowy przekaźnik bistabilny (impulsowy) i łączeniowy ze sterowaniem lokalnym, centralnym i grupowym, w obudowie o szerokości dwóch modułów. Cztery niezależne zestyki bezpotencjałowe i 18 funkcji pozwalają jednym aparatem obsłużyć kilka obwodów oświetlenia.
Najważniejsze cechy
- 4 niezależne zestyki zwierne bezpotencjałowe 16 A
- technologia Duplex na 3 z 4 zestyków (zaciski 1, 3 i 5): lampy LED do 600 W
- 18 funkcji: od czterokrotnego przekaźnika bistabilnego po przekaźnik sekwencyjny i łącznik grupowy
- ustawienie BM do sterowania czujnikiem ruchu
- polecenia centralne zawsze mają pierwszeństwo przed lokalnymi
Dane techniczne
| Zestyki | 4 × 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W, z technologią Duplex do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Sterowanie lokalne i grupowe | 12–230 V UC |
|---|
| Sterowanie centralne | 8–230 V UC, galwanicznie oddzielone od lokalnego |
|---|
| Strata w czuwaniu | 0,03–0,4 W |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Rozdzielnice w budynkach ze sterowaniem centralnym, w których kilka obwodów oświetlenia trzeba obsłużyć z lokalnych przycisków, a grupy przekaźników osobno załączać i wyłączać przez wejścia grupowe. Środkowy przełącznik wybiera funkcje ES albo ER, a ustawienie BM pozwala sterować przekaźnikiem z czujnika ruchu.
Pytania z montażu
Czy wszystkie cztery zestyki łączą w przejściu przez zero?
Nie. Technologia Duplex obejmuje zestyki z fazą na zaciskach 1 (L), 3 (L) i 5 (L) przy podłączonym N. Czwarty zestyk (7-8) nie łączy w przejściu przez zero.
Czy nadaje się do sprzężenia zwrotnego napięciem łączeniowym ściemniacza?
Nie. Do tego służą ESR12DDX-UC, ESR12NP-230V+UC albo ESR61NP-230V+UC.
Co się dzieje po zaniku zasilania?
Następuje zdefiniowane wyłączenie.
