Przekaźniki impulsowe

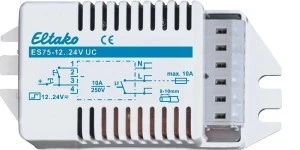

ES75-12..24V UC to elektroniczny przekaźnik bistabilny (impulsowy) przeznaczony do zabudowy bezpośrednio w oprawie oświetleniowej, sterowany małym napięciem 12–24 V UC. Wbudowany transformator oddziela galwanicznie obwód sterowniczy od łączeniowego, co spełnia wymagania napięcia bardzo niskiego SELV wg EN 60669-2-2.
Najważniejsze cechy
- separacja galwaniczna obwodu sterowniczego od łączeniowego przez wbudowany transformator
- spełniony wymóg bezpieczeństwa 2 × MOPP wg EN 60601-1
- sterowanie napięciem wewnętrznym albo zewnętrznym 12–24 V UC
- przyłącze małoprądowe na wtyk STOCKO, wtyk dołączony do urządzenia
- strona 230 V z zaciskami wtykowymi
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 500 W |
|---|
| Świetlówki ze statecznikiem konwencjonalnym | układ DUO do 1000 VA, kompensowane równolegle 300 VA |
|---|
| Napięcie sterownicze | 12–24 V UC, prąd sterowniczy 10 mA przy 24 V |
|---|
| Zasilanie | stałe 230 V |
|---|
| Strata w czuwaniu | 1 W |
|---|
| Przyłącza | 4-biegunowa listwa na wtyk STOCKO; 6-biegunowa listwa z zaciskami wtykowymi do 2,5 mm² |
|---|
| Wymiary | 85 × 40 × 28 mm |
|---|
| Temperatura w miejscu zabudowy | −20…+50 °C |
|---|
Zastosowanie
Oprawy oświetleniowe, w których przekaźnik ma się znaleźć wewnątrz oprawy, a sterowanie odbywa się bezpiecznym małym napięciem 12–24 V. Wymóg 2 × MOPP wg EN 60601-1, normy dotyczącej sprzętu medycznego, ma znaczenie przy oprawach przeznaczonych do takich zastosowań.
Pytania z montażu
Czy wtyk STOCKO trzeba zamawiać osobno?
Nie. Wtyk jest dołączony do każdego urządzenia.
Jakie zabezpieczenie zastosować?
Wymagane jest zabezpieczenie maksymalnie 10 A.
Jak krótki może być impuls sterowniczy?
Minimalny czas polecenia wynosi 20 ms, a minimalna przerwa między poleceniami 300 ms.
