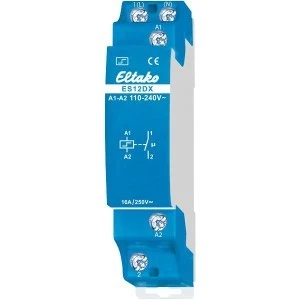

ES12DX/110-240V to elektroniczny przekaźnik bistabilny (impulsowy) z technologią Duplex, sterowany napięciem sieciowym 110–240 V AC. Po podłączeniu przewodu N zestyk bezpotencjałowy łączy w przejściu przez zero, dzięki czemu przekaźnik obsłuży lampy LED do 600 W.
Najważniejsze cechy
- opatentowana technologia Duplex: łączenie w przejściu przez zero mimo zestyku bezpotencjałowego
- lampy LED do 600 W zamiast 200 W bez Duplex
- bardzo cichy odgłos łączenia
- sterowanie napięciem 110–240 V AC na wejściu A1/A2
- układ zacisków taki sam jak w przekaźniku S12-100
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W (z technologią Duplex) |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze | 110–240 V AC (A1/A2) |
|---|
| Technologia Duplex | N na zacisk (N), L na zacisk 1 (L) |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Instalacje, w których przyciski i tak pracują na napięciu sieciowym, a w obwodzie oświetleniowym są lampy LED o większej łącznej mocy. Sprawdza się przy modernizacji rozdzielnicy: stary elektromechaniczny przekaźnik wychodzi, nowy wchodzi w te same zaciski.
Pytania z montażu
Czy obsłuży podświetlane przyciski albo sterowanie małym napięciem?
Nie. Ta wersja nie ma uniwersalnego napięcia sterowniczego ani wejścia dla przycisków podświetlanych. W takich instalacjach właściwy jest ES12DX-UC.
Kiedy nie podłączać przewodu N?
Gdy zestyk służy do sterowania aparatami łączeniowymi, które same nie łączą w przejściu przez zero.
Po montażu zestyk jest zamknięty, choć nikt nie naciskał przycisku. Czy to usterka?
Nie. Zestyk może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
