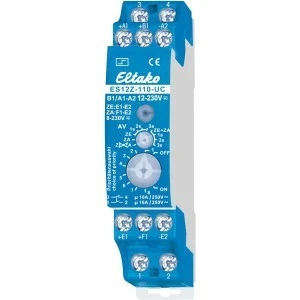

ES12Z-110-UC to elektroniczny przekaźnik bistabilny (impulsowy) z jednym zestykiem zwiernym i jednym rozwiernym oraz dodatkowymi wejściami sterowania centralnego. Obsługuje lokalne przyciski, a jednocześnie pozwala centralnie załączać lub wyłączać oświetlenie, np. całego piętra.
Najważniejsze cechy
- galwanicznie oddzielone wejścia centralne załącz i wyłącz
- górnym przełącznikiem wybór zakresu sterowania centralnego: ZE+ZA (centralne załącz i wyłącz), tylko ZE (załącz), tylko ZA (wyłącz) albo brak
- opóźnienie centralnego załączenia 0, 1, 2 lub 3 s
- dolnym przełącznikiem wybór priorytetów i zachowania po zaniku zasilania
- dioda sterowania miga po 15 s przy zablokowanym przycisku lokalnym (nie w położeniach 4 i 8)
Dane techniczne
| Zestyki | 1 zwierny 16 A + 1 rozwierny 10 A, 250 V AC |
|---|
| Prąd sumaryczny | maks. 16 A przez oba zestyki przy 230 V |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze lokalne i zasilania | 12–230 V UC |
|---|
| Wejścia centralne | 8–230 V UC, galwanicznie oddzielone |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 25 mA od 110 V, w położeniach 1–3 i 5–7 |
|---|
| Strata w czuwaniu | 0,03–0,4 W |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
Zastosowanie
Instalacje oświetleniowe ze sterowaniem centralnym, w których każde pomieszczenie ma własne przyciski, a całe piętro lub budynek trzeba móc wyłączyć jednym poleceniem. Zestyk rozwierny przydaje się tam, gdzie przy załączeniu jednego obwodu inny ma zostać odłączony.
Pytania z montażu
Co się dzieje z przekaźnikiem po zaniku napięcia?
Zależy od położenia dolnego przełącznika: w położeniach 1–4 stan łączeniowy zostaje zachowany, w 5–8 następuje wyłączenie. Oczekujące polecenia centralne są wykonywane zaraz po powrocie napięcia.
Czy mogę stosować przyciski z podświetleniem?
Tak, od 110 V napięcia sterowniczego, z prądem do 25 mA, w położeniach przełącznika 1–3 i 5–7. W położeniach 4 i 8 przyciski podświetlane są niedopuszczalne.
Czy odbiornik można podłączyć do sieci od razu po montażu?
Po instalacji trzeba odczekać na krótką automatyczną synchronizację przekaźnika i dopiero potem podłączyć załączany odbiornik do sieci.
