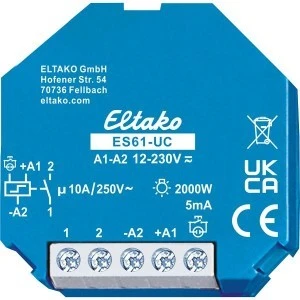

ES61-UC to elektroniczny przekaźnik bistabilny (impulsowy) do montażu w puszce podtynkowej, z zestykiem bezpotencjałowym. Nie ma stałego zasilania, więc nie pobiera prądu w spoczynku, a sterowanie z wielu przycisków można dodać bez miejsca w rozdzielnicy.
Najważniejsze cechy
- montaż w puszce, wymiary 45 × 45 × 18 mm
- brak straty w czuwaniu: prąd płynie tylko podczas krótkiego impulsu sterowniczego
- uniwersalne napięcie sterownicze 12–230 V UC albo 230 V z podświetlanymi przyciskami
- 1 zestyk zwierny bezpotencjałowy 10 A
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie sterownicze | 12–230 V UC (+A1/−A2) albo 230 V ((L)/−A2 (N)), nie jednocześnie |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 5 mA (przy sterowaniu 230 V) |
|---|
| Strata w czuwaniu | brak |
|---|
| Montaż / wymiary | podtynkowy, 45 × 45 × 18 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Modernizacja instalacji, w której trzeba sterować oświetleniem z kilku miejsc, a w rozdzielnicy brakuje miejsca. Przekaźnik montuje się w puszce, w pobliżu przycisków i odbiornika.
Pytania z montażu
Czy w obwodzie z wyłącznikiem pola FR12-230V potrzebne jest obciążenie podstawowe?
Nie, pod warunkiem że napięcie nadzoru wyłącznika pola jest ustawione na max.
Czy mogę podłączyć jednocześnie sterowanie 12 V i 230 V?
Nie. Steruje się albo napięciem uniwersalnym na +A1/−A2, albo 230 V na (L)/−A2 (N).
Po montażu zestyk jest zamknięty, choć nikt nie naciskał przycisku. Czy to usterka?
Nie. Zestyk może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
