Przekaźniki impulsowe

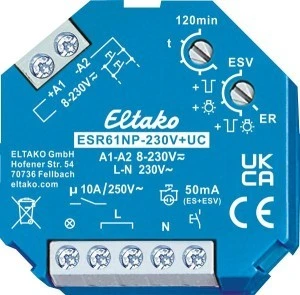

ESR61NP-230V+UC to podtynkowy elektroniczny przekaźnik bistabilny (impulsowy) z opcjonalnym (włączanym) opóźnieniem powrotu, montowany w puszce. Zestyk łączy w przejściu przez zero, a funkcja ESV pozwala automatycznie wyłączyć światło po czasie do 120 minut.
Najważniejsze cechy
- opóźnienie powrotu do 120 minut, z ostrzeżeniem przed wyłączeniem i światłem stałym
- czas ustawiony na minimum wyłącza opóźnienie: przekaźnik pracuje jako zwykły ES
- przełączalny na funkcję ER
- łączenie w przejściu przez zero, lampy LED do 600 W
- prąd podświetlenia przycisków do 50 mA
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Napięcie zasilania i łączeniowe | 230 V |
|---|
| Napięcie sterownicze | 230 V oraz galwanicznie oddzielone 8–230 V UC |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 50 mA na wejściu przyciskowym |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Montaż / wymiary | podtynkowy, 45 × 45 × 18 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Sterowanie oświetleniem z kilku przycisków tam, gdzie nie ma miejsca w rozdzielnicy, a światło ma zgasnąć samo po nastawionym czasie. W funkcji ER przekaźnik nadaje się do sprzężenia zwrotnego napięciem łączeniowym ściemniacza.
Pytania z montażu
Jak wyłączyć opóźnienie powrotu?
Ustawić czas na minimum. Przekaźnik pracuje wtedy jako zwykły przekaźnik bistabilny.
Czy w funkcji ER mogę zostawić podświetlane przyciski?
Nie. W funkcji ER przyciski podświetlane (z neonówką) są niedopuszczalne i należy używać wyłącznie wejścia A1-A2.
Czy odbiornik można podłączyć do sieci od razu po montażu?
Po instalacji trzeba odczekać na krótką automatyczną synchronizację przekaźnika i dopiero potem podłączyć załączany odbiornik do sieci.
