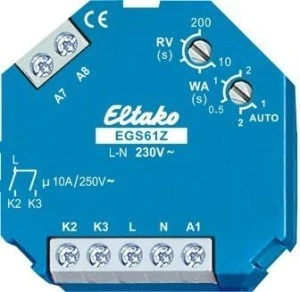

EGS61Z-230V to podtynkowy przekaźnik grupowy do sterowania jednym silnikiem 230 V AC rolety, żaluzji lub markizy. Montuje się go w puszce przy przycisku, a sterować można przyciskiem uniwersalnym w sekwencji góra, stop, dół, stop albo przyciskami kierunkowymi. Wejścia centralne A7/A8 mają priorytet.
Najważniejsze cechy
- 1+1 zestyk zwierny nieseparowany 10 A / 250 V AC, przekaźniki bistabilne bez strat w cewce
- sterowanie, zasilanie i napięcie łączeniowe 230 V
- automatyka zwrotu 0,5–2 s i nastawiane opóźnienie powrotu
- wejścia centralne góra/dół z priorytetem
- obsługa przycisków kierunkowych z diodą RTD
Dane techniczne
| Zestyki | 1+1 zwierny nieseparowany, 10 A / 250 V AC |
|---|
| Obciążenie indukcyjne cos φ = 0,6 / 230 V AC | 650 W |
|---|
| Napięcie sterowania i zasilania | 230 V |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Minimalny czas trwania polecenia | 50 ms |
|---|
| Maks. długość przewodu sterowniczego przy 230 V AC | A7/A8: 1000 m, A1: 100 m |
|---|
| Maks. przekrój przewodu | 4 mm² |
|---|
| Wymiary | 45 × 45 × 32 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu zabudowy | −20 … +50 °C |
|---|
Zastosowanie
Sterowanie pojedynczą roletą lub markizą bez prowadzenia przewodów do rozdzielnicy, np. przy modernizacji mieszkania. Wejściami centralnymi można włączyć roletę do wspólnego sterowania całego budynku. Do dwóch silników na jednym wyjściu stosuje się podtynkowy przekaźnik separujący MTR62-230V.
Pytania z montażu
Jak podłączyć dwa przyciski kierunkowe?
Przycisk „dół” podłącza się przez diodę RTD (biegunowość dowolna), a przycisk „góra” bezpośrednio do A1.
Po podłączeniu przycisków kierunkowych przycisk uniwersalny przestał działać – dlaczego?
Pierwszy impuls „dół” przełącza wejście A1 w tryb przycisków kierunkowych. Aby wrócić do przycisku uniwersalnego, trzeba na chwilę odłączyć napięcie zasilania.
Czy wejścia sterownicze mogą mieć inny potencjał niż L?
Nie. Na A1, A7 i A8 trzeba sterować tym samym potencjałem co L.
