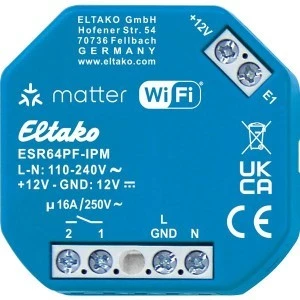

ESR64PF-IPM to podtynkowy przekaźnik bistabilny (impulsowy) z certyfikatem Matter przez Wi-Fi, wyposażony w bezpotencjałowy zestyk zwierny 16 A. Pozwala łączyć obwód o innym potencjale niż zasilanie aktora i ma najniższą stratę w czuwaniu w serii 64.
Najważniejsze cechy
- zestyk bezpotencjałowy (separowany) – obwód łączony niezależny od zasilania
- wzmocniona izolacja: odstęp zaciski sterownicze/zestyk 6 mm, napięcie probiercze 4000 V
- strata w czuwaniu 0,5 W przy 230 V i 0,4 W przy 12 V
- wejście sterownicze dla przycisku lub łącznika zamontowanego przed aktorem
- Matter w kilku ekosystemach równolegle, REST API, Wi-Fi 2,4 GHz z aktualizacjami OTA
- opcjonalne rozszerzenie o radio EnOcean adapterem nasadzanym EOA64
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC, AgSnO₂ |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Obciążenie indukcyjne cos φ = 0,6 | do 2000 W |
|---|
| Maks. prąd łączeniowy DC 12 V | 8 A |
|---|
| Napięcie zasilania i sterownicze | 12 V DC lub 110–240 V AC |
|---|
| Izolacja zaciski sterownicze / zestyk | 6 mm, napięcie probiercze 4000 V |
|---|
| Obciążalność ciągła | 100 % |
|---|
| Stopień ochrony | IP30 obudowa / IP20 przyłącza |
|---|
| Temperatura w miejscu montażu | −20 °C do +50 °C |
|---|
Zastosowanie
Wszędzie tam, gdzie łączony obwód nie może dzielić potencjału z zasilaniem aktora – na przykład przy sterowaniu bramą, kotłem albo obwodem SELV z poziomu ekosystemu Matter. Aktor o wymiarach 46 × 45 × 20 mm mieści się w puszce podtynkowej, zaciski śrubowe przyjmują przewody do 2,5 mm².
Pytania z montażu
Czym różni się od wersji ESR64NP-IPM?
Ma zestyk bezpotencjałowy zamiast nieseparowanego, lepszą izolację (6 mm / 4000 V zamiast 3 mm / 2000 V) i niższą stratę w czuwaniu. Obciążalność lampami jest taka sama.
Czy do sterowania przez Matter potrzebne jest dodatkowe urządzenie?
Tak, kontroler Matter, np. Apple HomePod mini, Amazon Echo lub Google Nest Hub 2.
Czy można użyć przycisku z podświetleniem?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
