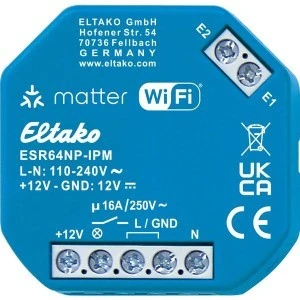

ESR64NP-IPM to podtynkowy przekaźnik bistabilny (impulsowy) z certyfikatem Matter, komunikujący się przez Wi-Fi, z zestykiem zwiernym 16 A bez separacji. Steruje oświetleniem z ekosystemów Matter i z przycisku podłączonego do wejścia sterowniczego, a po nałożeniu adaptera EOA64 także z radiowych urządzeń EnOcean.
Najważniejsze cechy
- łączenie zestyku w przejściu przez zero – oszczędza zestyk i lampy
- technika hybrydowa: elektroniczne sterowanie i przekaźnik o wysokiej obciążalności
- aktor można dodać do kilku ekosystemów Matter jednocześnie, np. Apple Home, Amazon Alexa, Google Home, SmartThings czy Home Assistant
- funkcja mostka: przycisk przewodowy na wejściu sterowniczym jest widoczny także w Matter
- interfejs REST API (wersja rozwojowa wg specyfikacji OpenAPI), Wi-Fi 2,4 GHz z aktualizacjami OTA
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Maks. prąd łączeniowy DC 12 V | 8 A |
|---|
| Napięcie zasilania i sterownicze | 12 V DC lub 110–230 V AC |
|---|
| Strata w czuwaniu | 0,7 W (230 V) / 0,6 W (12 V) |
|---|
| Obciążalność ciągła | przy 16 A: 15 min (40 °C) / 35 min (25 °C); przy 10 A: 100 % |
|---|
| Stopień ochrony | IP30 obudowa / IP20 przyłącza |
|---|
| Temperatura w miejscu montażu | −20 °C do +40 °C |
|---|
| Wymiary / zaciski | 46 × 45 × 20 mm / śrubowe do 2,5 mm² |
|---|
Zastosowanie
Sterowanie oświetleniem w domu lub mieszkaniu tam, gdzie przy istniejącym przycisku ściennym ma dojść sterowanie z telefonu, asystenta głosowego lub systemu smart home zgodnego z Matter. Aktor montuje się w puszce podtynkowej. Gdy obwód obciążenia ma inny potencjał niż zasilanie aktora, właściwym wyborem jest wersja z zestykiem bezpotencjałowym ESR64PF-IPM.
Pytania z montażu
Czy do sterowania przez Matter wystarczy sam przekaźnik?
Nie. Do pracy w ekosystemie Matter wymagany jest kontroler Matter, np. Apple HomePod mini, Amazon Echo lub Google Nest Hub 2.
Czy przycisk sterowniczy może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
Czy mogę zasilać aktor 12 V DC, a łączyć obwód 230 V?
Nie. Napięcie zasilania, sterownicze i łączeniowe muszą mieć ten sam potencjał.
