Sterowanie włącz/wyłącz

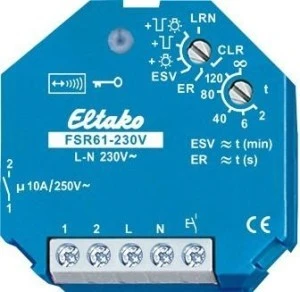

FSR61-230V to radiowy przekaźnik bistabilny (impulsowy) z bezpotencjałowym zestykiem 10 A, do montażu w puszce. Zasilany napięciem 230 V; oprócz przycisków radiowych steruje się nim także zwykłym przyciskiem 230 V zamontowanym przed aktorem.
Najważniejsze cechy
- funkcje ER (przekaźnik łączeniowy) i ESV (przekaźnik bistabilny z opcjonalnym opóźnieniem wyłączenia 2–120 minut)
- opcjonalnie światło stałe (naciśnięcie dłuższe niż 1 s, gaśnie samo po 2 godzinach) i ostrzeżenie przed wyłączeniem
- w funkcji ER aktor wyłącza się sam po nastawionym czasie 2–120 s, gdyby komenda wyłączenia nie dotarła
- do 35 przycisków radiowych, w tym przyciski sterowania centralnego
- kilka przekaźników można włączać i wyłączać jako scenę przyciskiem scen
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Zasilanie i sterowanie miejscowe | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Po zaniku zasilania | stan zachowany, przy powrocie zdefiniowane wyłączenie |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Radiowe sterowanie oświetleniem i innymi odbiornikami, gdy łączony obwód ma być oddzielony od zasilania aktora – zestyk bezpotencjałowy pozwala łączyć inny obwód niż zasilający. Typowo: dodanie przycisków radiowych do istniejącej instalacji oświetlenia bez kucia ścian.
Pytania z montażu
Czy przycisk miejscowy może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
Jak daleko może być przycisk miejscowy?
Pojemność przewodu sterującego może wynosić najwyżej 3 nF, czyli ok. 10 m.
Do czego służy dolny przełącznik w funkcji ER?
Ustawia czas 2–120 s, po którym przekaźnik wyłączy się sam, jeśli komenda wyłączenia nie dotrze, np. przy zakleszczonym przycisku. Po zaprogramowaniu kontaktu okiennego FTK ta funkcja jest wyłączona.
