Sterowanie włącz/wyłącz

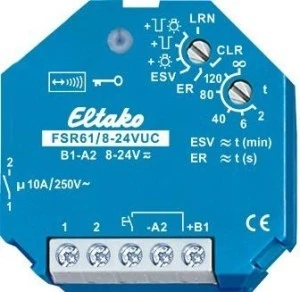

FSR61/8-24V UC to radiowy przekaźnik bistabilny (impulsowy) z bezpotencjałowym zestykiem 10 A, zasilany napięciem 8–24 V UC. Na tle FSR61NP-230V, FSR61-230V i FSR61G-230V ma najniższy pobór w czuwaniu i nadaje się do instalacji z zasilaniem niskonapięciowym.
Najważniejsze cechy
- zasilanie i sterowanie miejscowe 8–24 V UC
- zestyk bezpotencjałowy, który może łączyć obwód 230 V
- funkcje ER (przekaźnik łączeniowy) i ESV (przekaźnik bistabilny z opcjonalnym opóźnieniem wyłączenia 2–120 minut)
- opcjonalnie światło stałe (naciśnięcie dłuższe niż 1 s, gaśnie samo po 2 godzinach) i ostrzeżenie przed wyłączeniem
- do 35 przycisków radiowych, sceny z przycisku scen
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Zasilanie i sterowanie miejscowe | 8–24 V UC |
|---|
| Strata w czuwaniu | 0,3–0,8 W |
|---|
| Po zaniku zasilania | stan zachowany, przy powrocie zdefiniowane wyłączenie |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Instalacje, w których dostępne jest zasilanie 8–24 V, a aktor ma łączyć oświetlenie 230 V lub inny odbiornik. Napięcie zasilania trzeba doprowadzić do puszki osobno – sam przewód fazowy 230 V nie wystarczy.
Pytania z montażu
Czy mogę go zasilić z 230 V?
Nie. Zasilanie i sterowanie miejscowe wynoszą 8–24 V UC; zestyk łączy natomiast obwód do 250 V AC.
Czy przycisk miejscowy może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
