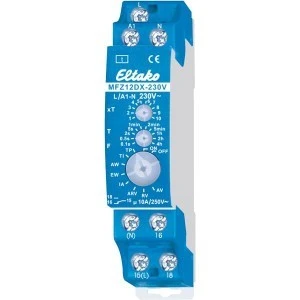

MFZ12DX-230V to wielofunkcyjny przekaźnik czasowy nastawiany analogowo, z 10 funkcjami, zasilany i sterowany napięciem 230 V AC. To proste rozwiązanie dla instalacji, w których sygnał sterowniczy i tak jest sieciowy.
Najważniejsze cechy
- 10 funkcji: RV, AV, TI, TP, IA, EW, AW, ARV, ON, OFF
- czas od 0,1 s do 40 h: baza czasu × mnożnik 1–10
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- dioda pokazuje położenie zestyku w trakcie odliczania
- strata w czuwaniu tylko 0,4 W
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Napięcie zasilania i sterownicze | 230 V AC |
|---|
| Zakres czasu | 0,1 s – 40 h |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura pracy | −20 °C … +50 °C |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Typowe zadania czasowe w instalacjach sterowanych napięciem sieciowym: opóźnione wyłączenie lub załączenie, praca taktowana, impuls przy załączeniu albo wyłączeniu. Gdy sterowanie ma być niskonapięciowe albo potrzebne są dodatkowe funkcje, właściwy będzie MFZ12DX-UC z napięciem uniwersalnym i 18 funkcjami.
Pytania z montażu
Jak długi może być przewód sterowniczy?
Dopuszczalna pojemność równoległa przewodów sterowniczych przy 230 V AC to 0,2 µF, co odpowiada około 600 m przewodu.
Jak działa funkcja IA?
Od początku impulsu sterowniczego biegnie czas t1, po nim zestyk zamyka się na 1 sekundę. Ustawienie t1 na 0,1 s zamienia IA w formierz impulsów.
Czy przy krótkich czasach mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
