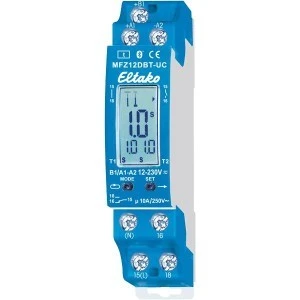

MFZ12DBT-UC to wielofunkcyjny przekaźnik czasowy z podświetlanym wyświetlaczem i Bluetooth. Funkcję i czasy ustawia się dwoma przyciskami MODE i SET albo z telefonu w aplikacji ELTAKO Connect, bez obsługi aparatu w rozdzielnicy. Oferuje 18 funkcji czasowych i do 600 nastaw czasu.
Najważniejsze cechy
- 18 funkcji: RV, AV, AV+, TI, TP, IA, IF, EW, AW, EAW, ARV, ARV+, ES, SRV, ESV, ER, ON, OFF
- najdłuższy czas 99 godzin, nastawa w ramach 0,1–9,9 lub 1–99 sekund, minut albo godzin
- w funkcjach TI, TP, IA, EAW, ARV i ARV+ osobny drugi czas, także w innych ramach czasowych
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- nastawy zapisane w pamięci EEPROM, dostępne zaraz po powrocie zasilania
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | do 99 h, 600 nastaw |
|---|
| Nastawianie | przyciski MODE i SET lub Bluetooth (aplikacja) |
|---|
| Strata w czuwaniu | 0,1–0,3 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura pracy | −20 °C … +50 °C |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Instalacje, w których funkcje czasowe trzeba często dostrajać albo nastawiać precyzyjnie, a dostęp do rozdzielnicy jest utrudniony. Jeden aparat zastępuje kilka typów przekaźników czasowych, a ustawienia można zmienić z telefonu, bez obsługi przycisków na aparacie.
Pytania z montażu
Jak połączyć przekaźnik z aplikacją?
Nacisnąć SET – na wyświetlaczu pojawi się BLE i identyfikator urządzenia. Potem zeskanować kod QR z instrukcji; aplikacja prowadzi dalej. Fabryczny PIN to 123123.
Dlaczego przyciski na aparacie nie reagują?
Po połączeniu z aplikacją wyświetlacz pokazuje BLE+, a przyciski MODE i SET są zablokowane. Połączenie kończy się samo po 20 minutach bez interakcji.
Jak skasować zmieniony PIN?
Przy rozłączonej aplikacji nacisnąć MODE i SET razem na 2 sekundy, gdy zamiga RES – SET na 2 sekundy, a po pojawieniu się bLE potwierdzić przyciskiem SET.
