Przekaźniki czasowe

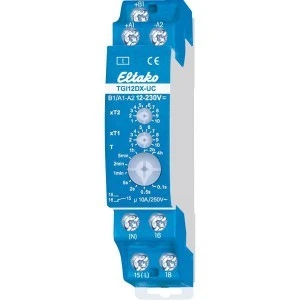

TGI12DX-UC to generator taktu zaczynający od impulsu, czyli przekaźnik migający nastawiany analogowo. Dopóki trwa sterowanie, zestyk cyklicznie zamyka się i otwiera. W odróżnieniu od funkcji TI w analogowych przekaźnikach wielofunkcyjnych czas załączenia i czas pauzy nastawia się tu osobno.
Najważniejsze cechy
- po podaniu sterowania zestyk przełącza się natychmiast, takt zaczyna się od impulsu
- wspólna baza czasu i dwa osobne mnożniki dla t1 i t2
- czas od 0,1 s do 40 h
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- uniwersalne napięcie sterownicze 12–230 V UC
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | 0,1 s – 40 h |
|---|
| Strata w czuwaniu | 0,02–0,4 W |
|---|
| Powtarzalność przy 25 °C | ±0,1 % |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Cykliczna praca odbiornika z różnymi czasami pracy i przerwy, sterowana sygnałem o dowolnej długości. Zestyk bezpotencjałowy pozwala taktować także obwody 12 lub 24 V DC.
Pytania z montażu
Czy czas pracy i pauzy mogą być różne?
Tak. Oba czasy mają wspólną bazę, ale każdy ma własny mnożnik.
Jak długi może być przewód sterowniczy?
Dopuszczalna pojemność równoległa przewodów sterowniczych przy 230 V AC to 0,2 µF, czyli około 600 m.
Czy przy krótkim takcie mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
