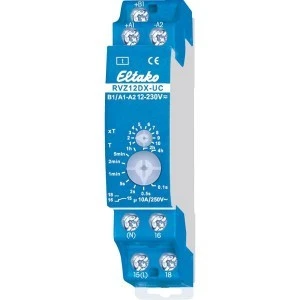

RVZ12DX-UC to przekaźnik czasowy z opóźnieniem powrotu (RV), nastawiany analogowo. Po przerwaniu sygnału sterowniczego zestyk pozostaje załączony jeszcze przez nastawiony czas, a ponowny sygnał w trakcie odliczania zeruje odliczanie, które zaczyna się od nowa po kolejnym przerwaniu sterowania.
Najważniejsze cechy
- opóźnienie wyłączenia z możliwością ponownego uruchomienia czasu w trakcie odliczania
- czas od 0,1 s do 40 h: baza czasu × mnożnik 1–10
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- uniwersalne napięcie sterownicze 12–230 V UC
- przy otwartym zestyku dioda jest zgaszona
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | 0,1 s – 40 h |
|---|
| Strata w czuwaniu | 0,02–0,4 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura pracy | −20 °C … +50 °C |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Odbiorniki, które mają pracować jeszcze przez określony czas po zaniku sygnału sterowniczego – np. oświetlenie albo inny odbiornik sterowany sygnałem z łącznika lub innego aparatu. Doładowanie czasu sprawia, że każdy kolejny sygnał wydłuża pracę bez przerwy w zasilaniu odbiornika.
Pytania z montażu
Co się dzieje, gdy sygnał pojawi się ponownie w trakcie odliczania?
Odliczanie zostaje doładowane – czas liczy się od nowa po kolejnym przerwaniu sterowania.
Jak uzyskać łączenie w przejściu przez zero?
Podłączyć N do zacisku (N) i L do zacisku 15 (L). Strata w czuwaniu rośnie wtedy o 0,1 W.
Czy przy krótkich czasach mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
