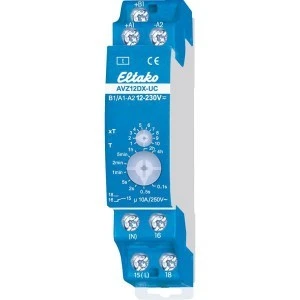

AVZ12DX-UC to przekaźnik czasowy z opóźnieniem zadziałania (AV), nastawiany analogowo dwoma przełącznikami obrotowymi. Zestyk przełącza się dopiero po upływie nastawionego czasu od podania sygnału sterowniczego, a przerwanie sterowania kasuje odliczanie i przy kolejnym sygnale zaczyna się ono od nowa.
Najważniejsze cechy
- 1 zestyk przełączny bezpotencjałowy z technologią Duplex (DX)
- łączenie w przejściu przez zero po podłączeniu N i L
- czas od 0,1 s do 40 h: baza czasu × mnożnik 1–10
- dioda pod przełącznikiem pokazuje położenie zestyku w trakcie odliczania
- uniwersalne napięcie sterownicze 12–230 V UC
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | 0,1 s – 40 h |
|---|
| Strata w czuwaniu | 0,02–0,4 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura pracy | −20 °C … +50 °C |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Wszędzie tam, gdzie odbiornik ma ruszyć dopiero po upływie zadanego czasu od pojawienia się sygnału, a krótkie, przypadkowe sygnały nie powinny go załączać. Zestyk przełączny pozwala jednocześnie wyłączyć jeden obwód i załączyć drugi.
Pytania z montażu
Jak ustawić czas?
Środkowym przełącznikiem wybiera się bazę czasu (od 0,1 s do 4 h), a górnym mnożnik 1–10. Czas całkowity to iloczyn obu nastaw.
Jak uzyskać łączenie w przejściu przez zero?
Podłączyć N do zacisku (N) i L do zacisku 15 (L). Strata w czuwaniu rośnie wtedy tylko o 0,1 W.
Czy przy krótkich czasach mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
