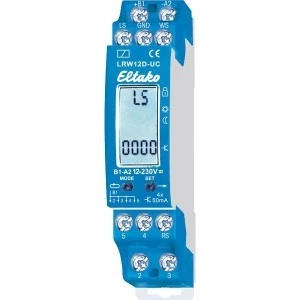

LRW12D-UC to cyfrowo nastawiany przekaźnik czujnikowy do sterowania zacienieniem, który ocenia sygnały czujnika światła LS, czujnika deszczu RS i czujnika wiatru WSH. Na ich podstawie wydaje polecenia przekaźnikom grupowym EGS12Z-UC lub EGS12Z2-UC, np. chowa markizę przy wietrze lub deszczu. Progi ustawia się na wyświetlaczu na froncie.
Najważniejsze cechy
- 4 wyjścia półprzewodnikowe OptoMOS 50 mA
- funkcje: jasność, zmierzch, deszcz, wiatr
- nastawa i sygnalizacja przez wyświetlacz na froncie
- zasilanie 12–230 V UC, szerokość 1 modułu
- kilka przekaźników na jednym czujniku wiatru WSH, każdy z innym progiem
Dane techniczne
| Wyjścia | 4 × OptoMOS 50 mA / 12–230 V UC |
|---|
| Wejścia czujników | po jednym: LS, RS, WSH |
|---|
| Napięcie zasilania | 12–230 V UC |
|---|
| Strata w czuwaniu 12 / 24 / 230 V | 0,05 / 0,1 / 0,5 W |
|---|
| Napięcie probiercze zaciski sterownicze / zestyk | 2000 V |
|---|
| Sygnalizacja | wyświetlacz |
|---|
| Szerokość | 1 moduł |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura w miejscu zabudowy | −20 … +50 °C |
|---|
Zastosowanie
Sterowanie markizą, roletami lub żaluzjami w domu jednorodzinnym zależnie od słońca, zmierzchu, wiatru i deszczu. Wyjścia OptoMOS łączą napięcie podane na zacisk +B1. Połączenie wyjścia 2 z wejściem +A5, a wyjścia 3 z +A6 przekaźnika EGS12Z-UC daje automatykę rolet zależną od jasności, przy zachowaniu sterowania miejscowego i centralnego.
Pytania z montażu
Mam tylko czujnik wiatru – czy przekaźnik zadziała?
Tak, ale dla niepodłączonych czujników trzeba w menu funkcyjnym wybrać OFF.
Jak ustawić różne progi wiatru dla markizy i żaluzji fasadowej?
Do jednego WSH można podłączyć kilka przekaźników LRW12D-UC, każdy z własnym progiem. Muszą być podłączone do tego samego potencjału +B1/−A2.
Jaki próg wiatru ustawić?
Maksymalną dopuszczalną prędkość wiatru podaje instrukcja producenta elementu zacieniającego.
