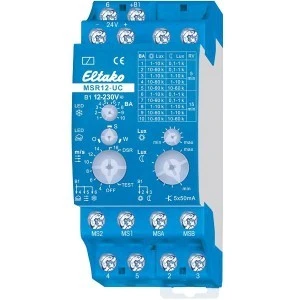

MSR12-UC to wielofunkcyjny przekaźnik czujnikowy, który raz na sekundę ocenia dane multisensora pogodowego WMS i wydaje polecenia przekaźnikom grupowym EGS12Z-UC lub EGS12Z2-UC. Obsługuje funkcje jasności, zmierzchu, wiatru, deszczu i mrozu, a przy zaniku sygnału z czujnika sam chroni podłączone markizy.
Najważniejsze cechy
- 5 wyjść półprzewodnikowych OptoMOS 50 mA: słońce, zmierzch, deszcz, wiatr, mróz
- wyrównanie zmian światła przy zmiennym zachmurzeniu
- nadzór działania czujnika i przerwania przewodu z alarmem wiatru powtarzanym co godzinę
- nastawa przełącznikami obrotowymi, możliwość przesunięcia oceny jasności na wschód lub zachód
- tryb pracy jako przekaźnik zmierzchowy (DSR)
Dane techniczne
| Wyjścia | 5 × OptoMOS 50 mA / 12–230 V UC |
|---|
| Przyporządkowanie wyjść | 2 słońce, 3 zmierzch, 4 deszcz, 5 wiatr, 6 mróz |
|---|
| Sygnał mrozu | poniżej 2 °C; kasowany po przekroczeniu 3 °C przez 5 minut |
|---|
| Napięcie zasilania | 24 V DC z zasilacza WNT15-24VDC/24W |
|---|
| Strata w czuwaniu (24 V) | 0,5 W |
|---|
| Napięcie probiercze zaciski sterownicze / zestyk | 4000 V |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura w miejscu zabudowy | −20 … +50 °C |
|---|
Zastosowanie
Automatyka zacienienia w budynkach wielorodzinnych, biurowcach i obiektach z wieloma markizami lub żaluzjami fasadowymi, w których jeden multisensor WMS obsługuje wiele przekaźników. Kilka przekaźników na jednym WMS pozwala oceniać jasność osobno dla trzech stron świata. Zasilacz WNT15-24VDC/24W zasila jednocześnie przekaźnik i WMS, łącznie z grzaniem czujnika deszczu.
Pytania z montażu
Ile multisensorów WMS można podłączyć do jednego przekaźnika?
Jeden. Do jednego WMS można natomiast podłączyć kilka przekaźników MSR12-UC; rezystor terminujący zostaje wtedy tylko przy jednym z nich, przy pozostałych trzeba go usunąć.
Po uruchomieniu diody migają, a markizy nie reagują – czy to usterka?
Nie. Po uruchomieniu i po zaniku zasilania trwa automatyczna synchronizacja przez ok. 1 minutę; w tym czasie wyjścia wiatru i słońca są zablokowane.
Co się stanie po przerwaniu przewodu czujnika?
Wyjście wiatru zostaje zamknięte na 2 sekundy, aby schować markizy, a impuls powtarza się co godzinę do ponownego rozpoznania sygnału.
