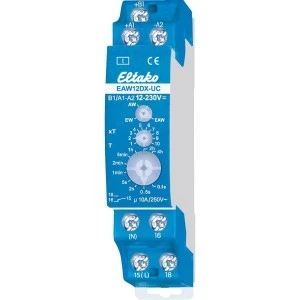

EAW12DX-UC to przekaźnik czasowy, który przy zmianie sygnału sterowniczego zamyka zestyk na nastawiony czas. Przełącznikiem obrotowym wybiera się jedną z trzech funkcji: impuls przy załączeniu sterowania (EW), przy jego wyłączeniu (AW) albo w obu przypadkach (EAW) – trzy funkcje w jednym aparacie.
Najważniejsze cechy
- funkcje EW, AW i EAW wybierane przełącznikiem
- czas impulsu od 0,1 s do 40 h (baza czasu × mnożnik)
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- przy otwartym zestyku dioda jest zgaszona
- uniwersalne napięcie sterownicze 12–230 V UC
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Czas impulsu | 0,1 s – 40 h |
|---|
| Strata w czuwaniu | 0,02–0,4 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Formowanie impulsu o określonej długości z sygnału, który trwa dowolnie długo – na przykład gdy dalszy aparat lub układ sterowania potrzebuje krótkiego sygnału przy włączeniu lub wyłączeniu urządzenia. Zestyk bezpotencjałowy pozwala przekazać ten impuls także do obwodu 12 lub 24 V DC.
Pytania z montażu
Co się stanie, gdy w funkcji EW zdejmę sterowanie przed końcem impulsu?
Zestyk wraca natychmiast, a pozostały czas zostaje skasowany.
Dioda nie świeci – czy aparat jest uszkodzony?
Niekoniecznie. W tym typie dioda jest zgaszona, gdy zestyk roboczy 15-18 jest otwarty.
Czy przy krótkich impulsach mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
