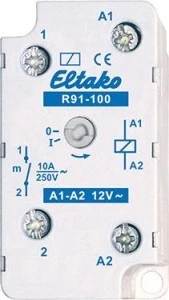

R91-100-12V to przekaźnik łączeniowy w obudowie 50 × 26 × 32 mm z cewką 12 V. Pozwala obwodem małego napięcia załączyć odbiornik 230 V do 10 A.
Najważniejsze cechy
- cewka 12 V – sterowanie z obwodu małego napięcia
- do zabudowy i montażu natynkowego
- odstęp między zaciskami sterowniczymi a zestykiem powyżej 6 mm, napięcie probiercze 4000 V
- obsługa ręczna i wskaźnik położenia
Dane techniczne
| Zestyki | 1 zwierny |
|---|
| Znamionowa zdolność łączeniowa | 10 A / 250 V AC, 6 A / 400 V AC |
|---|
| Materiał / przerwa zestykowa | AgSnO₂ / 2 mm |
|---|
| Napięcie sterownicze | 12 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 2,5 W / 7 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki kompaktowe ze statecznikiem elektronicznym | prąd załączeniowy do 70 A / 10 ms |
|---|
| Zaciski | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Wymiary | 50 × 26 × 32 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Sterowanie odbiornikiem 230 V z obwodu 12 V tam, gdzie nie ma miejsca na rozdzielnicę modułową – przekaźnik montuje się w zabudowie lub natynkowo blisko odbiornika. Zamiennik elektroniczny: ER61-UC.
Pytania z montażu
Na co uważać przy zabudowie w puszce?
Przy trwałym wzbudzeniu całkowita moc strat wynosi 7 W. W zamkniętej przestrzeni bez wentylacji trzeba uwzględnić to ciepło.
Jakie przewody podłączę do zacisków?
Jedną żyłę o przekroju do 4 mm² albo dwie żyły jednakowego przekroju do 1,5 mm². Zaciski mają wkręty z rowkiem płaskim lub krzyżowym pozidriv.
