Przekaźniki instalacyjne

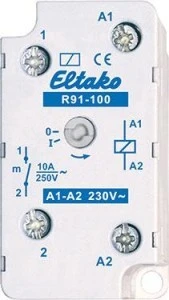

R91-100-230V to przekaźnik łączeniowy do zabudowy i montażu natynkowego, sterowany napięciem 230 V. Jeden zestyk zwierny 10 A zamyka się po podaniu napięcia na cewkę i otwiera po jego zaniku.
Najważniejsze cechy
- kompaktowa obudowa 50 × 26 × 32 mm
- sterowanie wprost napięciem 230 V
- czas załączenia 100 %
- obsługa ręczna i wskaźnik położenia
Dane techniczne
| Zestyki | 1 zwierny |
|---|
| Znamionowa zdolność łączeniowa | 10 A / 250 V AC, 6 A / 400 V AC |
|---|
| Materiał / przerwa zestykowa | AgSnO₂ / 2 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 2,5 W / 7 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki kompaktowe ze statecznikiem elektronicznym | prąd załączeniowy do 70 A / 10 ms |
|---|
| Zaciski | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Wymiary | 50 × 26 × 32 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Miejsca poza rozdzielnicą modułową, w których potrzebny jest przekaźnik załączający odbiornik do 10 A sygnałem 230 V. Zamiennikiem elektronicznym jest ER61-UC.
Pytania z montażu
Czy to ten sam aparat co S91?
Nie. Typ S91 to przekaźnik bistabilny (impulsowy), a R91 to przekaźnik łączeniowy, którego zestyk jest zamknięty tylko przy napięciu na cewce. Oznaczenia są podobne, dlatego przy zamawianiu warto sprawdzić typ.
Na co uważać przy zabudowie w puszce?
Przy trwałym wzbudzeniu całkowita moc strat wynosi 7 W. W zamkniętej przestrzeni bez wentylacji trzeba uwzględnić to ciepło.
