Przekaźniki instalacyjne

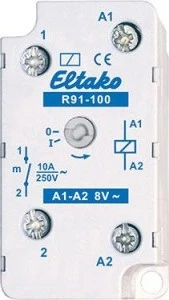

R91-100-8V to kompaktowy przekaźnik łączeniowy do zabudowy i montażu natynkowego, sterowany napięciem 8 V. Zestyk zwierny 10 A pozostaje zamknięty przez cały czas obecności sygnału sterującego.
Najważniejsze cechy
- cewka 8 V – sterowanie bardzo niskim napięciem
- obudowa 50 × 26 × 32 mm
- czas załączenia 100 %
- obsługa ręczna i wskaźnik położenia
Dane techniczne
| Zestyki | 1 zwierny |
|---|
| Znamionowa zdolność łączeniowa | 10 A / 250 V AC, 6 A / 400 V AC |
|---|
| Materiał / przerwa zestykowa | AgSnO₂ / 2 mm |
|---|
| Napięcie sterownicze | 8 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 2,5 W / 7 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki kompaktowe ze statecznikiem elektronicznym | prąd załączeniowy do 70 A / 10 ms |
|---|
| Zaciski | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Wymiary | 50 × 26 × 32 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Obwody sterowania 8 V, z których trzeba załączać odbiornik 230 V do 10 A poza rozdzielnicą, w zabudowie lub natynkowo.
Pytania z montażu
Jakie wahania napięcia sterującego są dopuszczalne?
Zakres napięcia sterowniczego to 0,9–1,1 × napięcia znamionowego cewki. Napięcie indukowane na wejściach sterowniczych może wynosić najwyżej 0,2 × napięcia znamionowego.
Jakie przewody podłączę do zacisków?
Jedną żyłę o przekroju do 4 mm² albo dwie żyły jednakowego przekroju do 1,5 mm². Zaciski mają wkręty z rowkiem płaskim lub krzyżowym pozidriv.
