Przekaźniki instalacyjne

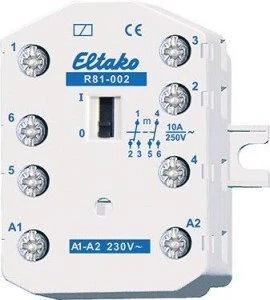

R81-002-230V to przekaźnik łączeniowy do zabudowy i montażu natynkowego z dwoma zestykami przełącznymi 10 A, sterowany napięciem 230 V. Po wzbudzeniu cewki oba zestyki przełączają się jednocześnie i wracają do położenia spoczynkowego po zaniku sygnału.
Najważniejsze cechy
- dwa zestyki przełączne 10 A
- sterowanie napięciem 230 V
- czas załączenia 100 %
- obsługa ręczna i wskaźnik położenia
- odstęp między zaciskami sterowniczymi a zestykiem powyżej 6 mm, napięcie probiercze 4000 V
Dane techniczne
| Zestyki | 2 przełączne |
|---|
| Znamionowa zdolność łączeniowa | 10 A / 250 V AC, 6 A / 400 V AC |
|---|
| Materiał / przerwa zestykowa | AgSnO₂ / 2 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 5 W / 9 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Zaciski | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Wymiary | 50 × 42 × 32 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Przełączanie dwóch obwodów sygnałem 230 V poza rozdzielnicą modułową, w zabudowie lub natynkowo. Zestyki przełączne pozwalają w każdym biegunie wybrać, czy obwód ma być zasilany w stanie spoczynku, czy po wzbudzeniu cewki.
Pytania z montażu
Czy zastąpię go wersją elektroniczną?
Tylko częściowo – elektronicznym odpowiednikiem jest ESR61M-UC – przed wymianą trzeba porównać funkcje i schemat połączeń.
Na co uważać przy zabudowie?
Przy trwałym wzbudzeniu całkowita moc strat wynosi 9 W. W zamkniętej przestrzeni bez wentylacji trzeba uwzględnić to ciepło.
