Przekaźniki instalacyjne

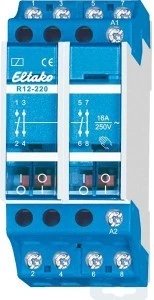

R12-220-230V to 4-biegunowy przekaźnik łączeniowy z dwiema parami zestyków: dwoma zwiernymi i dwoma rozwiernymi 16 A. Sygnał 230 V jednocześnie załącza dwa obwody i odłącza dwa inne.
Najważniejsze cechy
- dwa zestyki zwierne i dwa rozwierne 16 A
- czas załączenia 100 %, moc sterowania 4 W
- obsługa ręczna i wskaźnik położenia zestyku na froncie
- zgodność z normą EN 60669
Dane techniczne
| Zestyki | 2 zwierne + 2 rozwierne |
|---|
| Znamionowa zdolność łączeniowa | 16 A / 250 V AC, 10 A / 400 V AC |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 2300 VA / 500 VA |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 8 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Przełączanie dwóch par obwodów jednym sygnałem 230 V, np. dwubiegunowe przełączenie zasilania między dwiema grupami odbiorników.
Pytania z montażu
Czy 4-biegunowy przekaźnik może być stale wzbudzony?
Tak. W odróżnieniu od 4-biegunowych przekaźników bistabilnych (impulsowych), które pracują tylko impulsowo, ten aparat ma czas załączenia 100 % i moc sterowania 4 W. Przy kilku stale załączonych przekaźnikach obok siebie należy zapewnić wentylację zgodnie z obliczeniem mocy strat (12 W na aparat).
Jak szybko reaguje zestyk?
Zwłoka zamknięcia wynosi 10–20 ms, a zwłoka otwarcia 5–15 ms. Ma to znaczenie przy blokadach wzajemnych między aparatami.
Jakie przewody podłączę do zacisków?
Jedną żyłę o przekroju do 6 mm² albo dwie żyły jednakowego przekroju do 2,5 mm². Zaciski mają wkręty z rowkiem płaskim lub krzyżowym pozidriv.
