Przekaźniki instalacyjne

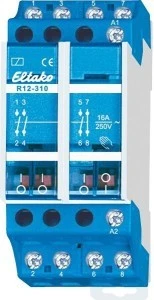

R12-310-230 V to 4-biegunowy przekaźnik łączeniowy z trzema zestykami zwiernymi i jednym rozwiernym 16 A, sterowany napięciem 230 V. Po wzbudzeniu cewki trzy obwody zostają załączone, a czwarty odłączony.
Najważniejsze cechy
- trzy zestyki zwierne i jeden rozwierny 16 A
- czas załączenia 100 %, moc sterowania 4 W
- obsługa ręczna i wskaźnik położenia zestyku na froncie
- odstęp między zaciskami sterowniczymi a zestykiem powyżej 6 mm, napięcie probiercze 4000 V
Dane techniczne
| Zestyki | 3 zwierne + 1 rozwierny |
|---|
| Znamionowa zdolność łączeniowa | 16 A / 250 V AC, 10 A / 400 V AC |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 2300 VA / 500 VA |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 8 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Układy, w których jeden sygnał 230 V ma załączyć trzy obwody i równocześnie odłączyć czwarty, np. przełączyć zasilanie odbiorników z jednego trybu pracy na inny.
Pytania z montażu
Czy 4-biegunowy przekaźnik może być stale wzbudzony?
Tak. W odróżnieniu od 4-biegunowych przekaźników bistabilnych (impulsowych), które pracują tylko impulsowo, ten aparat ma czas załączenia 100 % i moc sterowania 4 W. Przy kilku stale załączonych przekaźnikach obok siebie należy zapewnić wentylację zgodnie z obliczeniem mocy strat (12 W na aparat).
Czy można dodać zestyk do sygnalizacji stanu?
Tak. Z lewej strony doczepia się moduł zestyku pomocniczego KM12 (1 zwierny + 1 rozwierny, 4 A / 250 V AC) o szerokości ½ modułu, bez wymiany aparatu.
