Przekaźniki instalacyjne

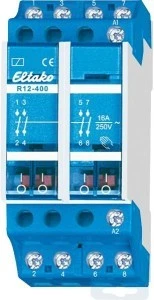

R12-400-230V to 4-biegunowy przekaźnik łączeniowy z czterema zestykami zwiernymi 16 A, sterowany napięciem 230 V. Jednym sygnałem załącza równocześnie cztery obwody, a przy tym może pozostawać wzbudzony przez dowolnie długi czas.
Najważniejsze cechy
- cztery zestyki zwierne 16 A w szerokości 2 modułów
- czas załączenia 100 %, moc sterowania 4 W
- obsługa ręczna i wskaźnik położenia zestyku na froncie
- możliwość doczepienia z lewej strony modułu zestyku pomocniczego KM12
Dane techniczne
| Zestyki | 4 zwierne |
|---|
| Znamionowa zdolność łączeniowa | 16 A / 250 V AC, 10 A / 400 V AC |
|---|
| Materiał / przerwa zestykowa | AgSnO₂ / 3 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 2300 VA / 500 VA |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 8 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
| Stopień ochrony / temperatura pracy | IP50 obudowa, IP20 zaciski / −5 do +50 °C |
|---|
Zastosowanie
Załączanie czterech obwodów jednym sygnałem 230 V, np. całego oświetlenia piętra lub hali z jednego zegara sterującego czy łącznika centralnego.
Pytania z montażu
Czy 4-biegunowy przekaźnik może być stale wzbudzony?
Tak. W odróżnieniu od 4-biegunowych przekaźników bistabilnych (impulsowych), które pracują tylko impulsowo, ten aparat ma czas załączenia 100 % i moc sterowania 4 W. Przy kilku stale załączonych przekaźnikach obok siebie należy zapewnić wentylację zgodnie z obliczeniem mocy strat (12 W na aparat).
Na co uważać przy świetlówkach kompaktowych i statecznikach elektronicznych?
Przy statecznikach elektronicznych prąd załączeniowy jest około 40-krotnie większy od prądu pracy. Dopuszczalny prąd załączeniowy zestyku to do 140 A / 10 ms. Przy obciążeniu trwałym do 1200 W zaleca się ogranicznik prądu załączeniowego SBR12 (na szynę DIN), a do 600 W – podtynkowy SBR61.
