Przekaźniki instalacyjne

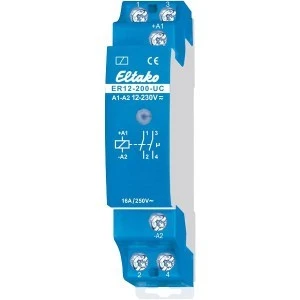

ER12-200-UC to elektroniczny przekaźnik łączeniowy z dwoma zestykami zwiernymi 16 A, sterowany napięciem uniwersalnym 12–230 V UC. Jednym sygnałem załącza dwa obwody, a w stanie załączonym nie pobiera energii na podtrzymanie cewki. Zastępuje elektromechaniczny R12-200 bez zmiany okablowania.
Najważniejsze cechy
- 2 zestyki zwierne 16 A / 250 V AC
- suma prądów przez oba zestyki maks. 16 A przy 230 V
- brak straty w czuwaniu i brak nagrzewania od cewki
- wskazanie sterowania diodą LED
- zgodność przyłączeniowa z R12-200
Dane techniczne
| Zestyki | 2 zwierne 16 A / 250 V AC |
|---|
| Prąd sumaryczny | maks. 16 A przez oba zestyki przy 230 V |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Strata w czuwaniu | brak |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Wymiana klasycznych przekaźników R12-200 w rozdzielnicach, gdzie liczy się mniejsze nagrzewanie i cicha praca, oraz równoczesne załączanie dwóch obwodów z jednego sygnału, np. z wyjścia systemu automatyki.
Pytania z montażu
Czy mogę obciążyć każdy zestyk prądem 16 A?
Nie jednocześnie. Przy 230 V suma prądów płynących przez oba zestyki nie może przekroczyć 16 A.
Po montażu zestyk jest zamknięty, choć nie było sterowania. Czy to usterka?
Nie. Zestyk roboczy może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
