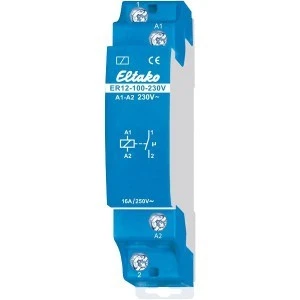

ER12-100-230V to elektroniczny przekaźnik łączeniowy na szynę DIN z jednym zestykiem zwiernym 16 A, sterowany napięciem 230 V AC. Łączy bardzo cicho. Układ zacisków jest zgodny z elektromechanicznym przekaźnikiem R12-100, więc zastępuje go bez zmiany okablowania.
Najważniejsze cechy
- 1 zestyk zwierny bezpotencjałowy 16 A / 250 V AC
- sterowanie napięciem 230 V AC na wejściu A1/A2
- brak straty w czuwaniu
- bardzo mały odgłos łączenia
- układ zacisków zgodny z R12-100
- wersja bez diody wskazania sterowania
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 230 V AC (A1/A2) |
|---|
| Strata w czuwaniu | brak |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Wymiana klasycznych przekaźników R12-100 w istniejących rozdzielnicach, gdzie sterowanie odbywa się napięciem sieciowym. Mniejsze nagrzewanie ma znaczenie w gęsto zabudowanych rozdzielnicach, a cicha praca – gdy rozdzielnica wisi w części mieszkalnej. Do obciążeń LED powyżej 200 W katalog przewiduje wersje z technologią Duplex, np. ER12DX/110-240V.
Pytania z montażu
Czy wymienię nim przekaźnik R12-100?
Tak. Układ zacisków jest zgodny, przewody przekłada się na te same zaciski.
Czy nadaje się do sprzężenia zwrotnego napięciem łączeniowym ściemniacza?
Nie. Do tego zadania katalog wskazuje przekaźniki ESR12DDX-UC, ESR12NP-230V+UC albo ESR61NP-230V+UC.
