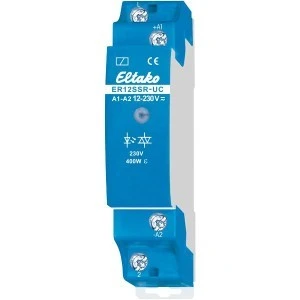

ER12SSR-UC to bezgłośny przekaźnik łączeniowy z wyjściem półprzewodnikowym, bez ruchomych zestyków. Napięcie sterownicze 12–230 V UC jest galwanicznie oddzielone od napięcia łączeniowego, a łączenie odbywa się w przejściu przez zero. Wersja na szynę DIN, szerokość jednego modułu.
Najważniejsze cechy
- całkowicie bezgłośna praca – wyjście półprzewodnikowe (Opto Triac)
- łączenie w przejściu przez zero
- napięcie sterownicze galwanicznie oddzielone od napięcia łączeniowego
- automatyczne elektroniczne wyłączenie przy przegrzaniu
- brak straty w czuwaniu, wskazanie sterowania diodą LED
Dane techniczne
| Wyjście | półprzewodnikowe, nieseparowane, 230 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 400 W |
|---|
| Obciążenie pojemnościowe | do 400 VA |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Strata w czuwaniu | brak |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Miejsca, w których liczy się cisza i duża liczba łączeń: rozdzielnice w sypialniach, hotelach i biurach. Przy obciążeniu do 400 W zastępuje przekaźnik z zestykiem mechanicznym, który przy częstym łączeniu słychać i który się zużywa.
Pytania z montażu
Co zrobić, gdy obciążenie jest bardzo małe?
Przy obciążeniu poniżej 1 W trzeba podłączyć równolegle do obciążenia element obciążenia podstawowego GLE.
