Przekaźniki instalacyjne

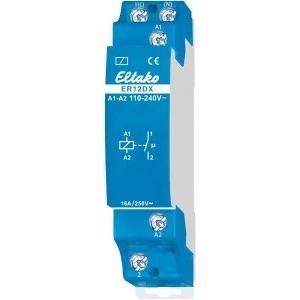

ER12DX/110-240V to przekaźnik łączeniowy z technologią Duplex dla instalacji, w których sterowanie odbywa się napięciem sieciowym 110–240 V AC. Bezpotencjałowy zestyk 16 A łączy w przejściu przez zero, co pozwala obsłużyć do 600 W lamp LED. Układ zacisków jest zgodny z elektromechanicznym R12-100.
Najważniejsze cechy
- napięcie sterownicze 110–240 V AC
- łączenie w przejściu przez zero przy napięciu łączeniowym 110–240 V AC 50 Hz
- lampy LED 230 V do 600 W
- brak straty w czuwaniu; z aktywnym DX 0,1 W
- wskazanie sterowania diodą LED
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 110–240 V AC |
|---|
| Strata w czuwaniu | brak; z aktywnym DX 0,1 W |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Wymiana przekaźników R12-100 w rozdzielnicach mieszkaniowych i obiektowych, gdzie oświetlenie przeszło na LED, a przyciski i łączniki pracują na 230 V. Gdy sterowanie ma pochodzić z systemu automatyki niskiego napięcia, właściwa jest wersja z wejściem uniwersalnym ER12DX-UC.
Pytania z montażu
Jak uruchomić łączenie w przejściu przez zero?
Przewód N podłącza się na zacisk (N), a fazę na zacisk 1 (L). W typach DX tę funkcję trzeba bezwzględnie aktywować.
Czy nadaje się do sprzężenia zwrotnego napięciem łączeniowym ściemniacza?
Nie. Do tego zadania katalog wskazuje przekaźniki ESR12DDX-UC, ESR12NP-230V+UC albo ESR61NP-230V+UC.
