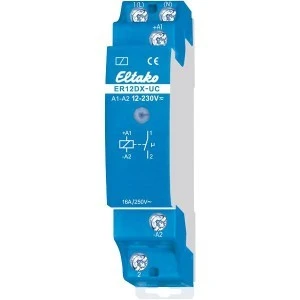

ER12DX-UC to elektroniczny przekaźnik łączeniowy z technologią Duplex i uniwersalnym napięciem sterowniczym 12–230 V UC. Bezpotencjałowy zestyk po podłączeniu przewodu N łączy w przejściu przez zero, dlatego obsługuje do 600 W lamp LED. Układ zacisków jest identyczny z elektromechanicznym R12-100.
Najważniejsze cechy
- technologia Duplex: łączenie w przejściu przez zero przy napięciu 230 V / 50 Hz
- lampy LED 230 V do 600 W zamiast 200 W bez DX
- jeden typ do sterowania napięciami 12–230 V AC i DC
- bardzo cichy odgłos łączenia, wskazanie sterowania diodą LED
- brak straty w czuwaniu; z podłączonym N do funkcji DX 0,1 W
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W (z DX) |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Strata w czuwaniu | brak; z aktywnym DX 0,1 W |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Modernizacja rozdzielnic z przekaźnikami R12-100 tam, gdzie oświetlenie zamieniono na LED i obciążenie przekracza możliwości zwykłego przekaźnika. Uniwersalne wejście pozwala sterować go z systemów automatyki niskiego napięcia albo napięciem 230 V. Gdy sterowanie odbywa się wyłącznie napięciem sieciowym, wystarczy wersja ER12DX/110-240V.
Pytania z montażu
Co trzeba podłączyć, żeby działała technologia DX?
Przewód N na zacisk (N) i przewód fazowy na zacisk 1 (L). Przy typach DX łączenie w przejściu przez zero trzeba bezwzględnie aktywować.
Czy wymienię nim przekaźnik R12-100?
Tak. Układ zacisków jest identyczny, przewody przekłada się 1:1.
Po montażu zestyk jest zamknięty, choć nie było sterowania. Czy to usterka?
Nie. Zestyk roboczy może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
