Przekaźniki instalacyjne

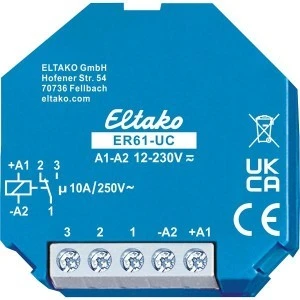

ER61-UC to podtynkowy elektroniczny przekaźnik łączeniowy z zestykiem przełącznym 10 A, montowany w puszce. Sterowany napięciem uniwersalnym 12–230 V UC, pozwala przełączyć obciążenie bez zajmowania miejsca w rozdzielnicy. Jest elektronicznym zamiennikiem elektromechanicznego przekaźnika R91-100.
Najważniejsze cechy
- 1 zestyk przełączny bezpotencjałowy 10 A / 250 V AC
- montaż w puszce podtynkowej, 45 × 45 × 18 mm
- bardzo cichy odgłos łączenia
- brak straty w czuwaniu
- brak diody sygnalizującej sterowanie
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Strata w czuwaniu | brak |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Maks. przekrój żyły | 4 mm² |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Sterowanie oświetleniem i odbiornikami bezpośrednio przy łączniku lub odbiorniku, gdy w rozdzielnicy brakuje miejsca albo instalacja nie ma osobnego przewodu do rozdzielnicy. Uniwersalne wejście przyjmuje sygnał zarówno z obwodów 230 V, jak i z małego napięcia.
Pytania z montażu
Po montażu zestyk jest zamknięty, choć nie było sterowania. Czy to usterka?
Nie. Zestyk roboczy może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
Czy nadaje się do sprzężenia zwrotnego napięciem łączeniowym ściemniacza?
Nie. Do tego zadania katalog wskazuje przekaźniki ESR12DDX-UC, ESR12NP-230V+UC albo ESR61NP-230V+UC.
