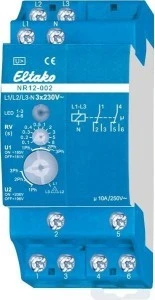

Przekaźnik nadzoru sieci z kontrolą pola wirującego, 2 przełączne 10 A ‑ NR12‑002‑3X230V

NR12-002-3X230V to dwumodułowy przekaźnik nadzoru sieci z dwoma bezpotencjałowymi zestykami przełącznymi. Kontroluje napięcie 230 V AC od jednego do trzech przewodów fazowych względem przewodu neutralnego oraz kolejność faz, a drugi zestyk pozwala jednocześnie wysłać sygnał w dwa miejsca.

Najważniejsze cechy

• dwa progi napięciowe do wyboru: U1 (powrót 161 V, zadziałanie 185 V) i U2 (powrót 196 V, zadziałanie 206 V)
• dwa niezależne zestyki przełączne – jeden sygnał do sterownika, drugi do sygnalizacji
• kontrola 1, 2 lub 3 przewodów fazowych względem przewodu neutralnego
• położenie przełącznika do kontroli samej kolejności faz, niezależnie od napięcia sieci
• opóźnienie powrotu 0,1–8 s, opóźnienie zadziałania 0,5 s; przy zaniku L1 odpadanie natychmiastowe

Dane techniczne

Zastosowanie

Wersja z dwoma zestykami sprawdza się tam, gdzie zanik napięcia lub zła kolejność faz ma jednocześnie zatrzymać napęd trójfazowy i uruchomić sygnalizację, np. w zasilaniu awaryjnym albo w obiektach z wymogiem nadzoru napięcia. Według producenta nastawa U2 odpowiada wymaganiom normy PN-HD 60364-7-718 (obiekty komunalne i miejsca pracy).

Pytania z montażu

Co oznacza wolno migająca dioda?
Biegnie nastawione opóźnienie powrotu (0,1–8 s).

Jak sprawdzać tylko kolejność faz?
Ustawić przełącznik w położenie z symbolem pola wirującego – wtedy nadzorowana jest wyłącznie kolejność faz, niezależnie od napięcia sieci.
