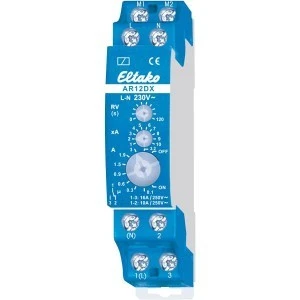

AR12DX-230V to modułowy przekaźnik prądowy, który wbudowanym przekładnikiem z rdzeniem toroidalnym mierzy prąd przemienny płynący przez odbiornik i porównuje go z nastawioną wartością. Po przekroczeniu progu w ciągu 0,5 s wyłącza odbiornik podłączony do zacisku 2 albo załącza odbiornik podłączony do zacisku 3. Zakres pomiaru obejmuje prądy od 0,1 A do 32 A.
Najważniejsze cechy
- zestyk przełączny bezpotencjałowy w technologii Duplex (DX), z możliwością łączenia w przejściu przez zero
- nastawa progu przełącznikiem bazy prądu (0,1–3,2 A) i mnożnikiem 1–10, dokładność ±5 %
- opóźnienie powrotu 0–120 s, stała histereza ok. 25 %
- wejście pomiarowe M1-M2 galwanicznie oddzielone od zasilania i od zestyku roboczego
- sygnalizacja stanu diodą, miganie podczas odliczania opóźnienia powrotu
- prądy powyżej 32 A można nadzorować przez zewnętrzny przekładnik pomiarowy
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy: zwierny 16 A / 250 V AC, rozwierny 10 A / 250 V AC |
|---|
| Zakres pomiaru | 0,1–32 A prądu przemiennego |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2300 W |
|---|
| Napięcie zasilania | 230 V |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Temperatura w miejscu zabudowy | od −20 °C do +50 °C |
|---|
Zastosowanie
Typowe zastosowanie to blokada dwóch odbiorników: gdy pracuje jeden, drugi zostaje odłączony, co chroni przyłącze przed przeciążeniem. Przekaźnik sprawdza się też do wykrywania pracy maszyny bez dodatkowego czujnika oraz do sterowania wentylacją zależnie od poboru prądu innego urządzenia.
Pytania z montażu
Kiedy nie podłączać przewodu N do łączenia w przejściu przez zero?
Gdy zestyk steruje aparatami łączeniowymi, które same nie łączą w przejściu przez zero. Dodatkowa zwłoka zamknięcia zestyku dałaby wtedy efekt odwrotny.
Jak nadzorować prąd większy niż 32 A?
Przez zewnętrzny przekładnik pomiarowy, do którego dopasowuje się wartość odniesienia.
Co oznacza migająca dioda?
Miganie czerwonej diody pokazuje, że trwa odliczanie nastawionego opóźnienia powrotu.
