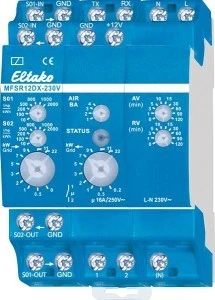

MFSR12DX-230V to wielofunkcyjny przekaźnik prądowy na szynę DIN, który odczytuje dane z licznika dwukierunkowego i załącza odbiornik, gdy instalacja oddaje energię do sieci, a wyłącza go, gdy rośnie pobór. Pozwala zużyć nadwyżkę z fotowoltaiki na miejscu. Dane pobiera przez dwa wejścia S0 albo przez interfejs IR wg IEC 62056-21.
Najważniejsze cechy
- technologia Duplex (DX): bezpotencjałowy zestyk łączy 230 V w przejściu przez zero, po podłączeniu przewodu N
- osobno nastawiane progi: załączenia przy mocy oddawanej i wyłączenia przy mocy pobieranej
- opóźnienia załączenia (AV) i wyłączenia (RV) do 120 minut, które zapobiegają częstemu przełączaniu przy zmiennym nasłonecznieniu
- wyjścia S0 do połączenia do dziesięciu kolejnych przekaźników MFSR12DX-230V z innymi progami
- przy zaniku zasilania stan łączeniowy zostaje zachowany, a po powrocie zasilania następuje zdefiniowane wyłączenie
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V / żarowe | do 600 W / do 2000 W |
|---|
| Wejścia | 2 × S0 (10, 100, 200, 500, 800, 1000, 2000 imp./kWh) lub IR wg IEC 62056-21 (SML wersja 1) |
|---|
| Próg załączenia (moc oddawana) | 0,2–22 kW, w 10 krokach |
|---|
| Próg wyłączenia (moc pobierana) | 0–22 kW, w 10 krokach |
|---|
| Opóźnienia AV / RV | 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 min |
|---|
| Napięcie zasilania | 230 V, 50 Hz |
|---|
| Strata w czuwaniu | 0,6 W; 0,1 W po podłączeniu przewodu N |
|---|
| Temperatura pracy / stopień ochrony | −20…+50 °C / IP20 |
|---|
| Szerokość / głębokość | 3 moduły (54 mm) / 58 mm, szyna DIN-EN 60715 TH35 |
|---|
Zastosowanie
Instalacje fotowoltaiczne, w których nadwyżkę energii warto wykorzystać na miejscu, np. do podgrzewania wody, dogrzewania lub ładowania. Źródłem danych jest saldujący licznik dwukierunkowy z dwoma wyjściami S0 albo elektroniczny licznik z interfejsem optycznym IR wg IEC 62056-21 i protokołem SML wersja 1, odczytywany czytnikiem AIR. Kilka przekaźników połączonych w kaskadę pozwala załączać kolejne odbiorniki przy różnych progach mocy jednego licznika.
Pytania z montażu
Jak podłączyć licznik z interfejsem IR?
Przez czytnik IR typu AIR, mocowany magnesem nad wyjściem IR licznika i podłączany przewodem do zacisków Rx, GND i +12 V.
Jak daleko od siebie mogą stać kolejne przekaźniki w kaskadzie?
Przewód między dwoma przekaźnikami MFSR12DX-230V może mieć najwyżej 10 m.
Dlaczego zestyk nie załączył się po upływie opóźnienia?
Zestyk załącza się tylko wtedy, gdy moc oddawana nie spadła w czasie odliczania poniżej nastawionego progu.
