Sterowanie roletami

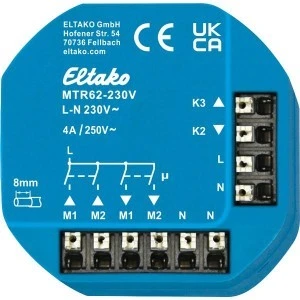

MTR62-230V to podtynkowy przekaźnik separujący do sterowania jednym lub dwoma silnikami 230 V żaluzji i rolet z mechanicznymi albo elektronicznymi wyłącznikami krańcowymi. Sterować nim mogą m.in. przekaźniki grupowe EGS12Z i EGS61Z oraz aktory radiowe FSB14, FSB61NP i FJ62NP, więc łączy system przewodowy z radiowym.
Najważniejsze cechy
- 2+2 zestyki zwierne nieseparowane 4 A / 250 V AC
- obciążenie indukcyjne do 650 W
- sterowanie i napięcie łączeniowe 230 V
- brak straty mocy w czuwaniu
- zaciski wtykowe 0,2–2,5 mm²
- kilka przekaźników można łączyć równolegle na wejściach
Dane techniczne
| Zestyki | 2+2 zwierne nieseparowane, 4 A / 250 V AC |
|---|
| Obciążenie indukcyjne cos φ = 0,6 / 230 V AC | 650 W |
|---|
| Napięcie sterowania i łączeniowe | 230 V |
|---|
| Prąd sterowniczy przy 230 V | 4 mA |
|---|
| Strata w czuwaniu | brak |
|---|
| Minimalny czas trwania polecenia | 50 ms |
|---|
| Maks. długość przewodu sterowniczego przy 230 V AC | 30 m (10 nF) |
|---|
| Przyłącze | zaciski wtykowe 0,2–2,5 mm² |
|---|
| Wymiary | 49 × 51 × 20 mm |
|---|
| Temperatura w miejscu zabudowy | −20 … +50 °C |
|---|
Zastosowanie
Montaż w puszce, gdy z jednego aktora mają pracować dwie rolety lub żaluzje, np. przy dwóch oknach w jednym pokoju. Przydaje się także przy rozbudowie instalacji o aktory radiowe FSB61NP lub FJ62NP, gdy jeden z nich ma sterować dwoma napędami.
Pytania z montażu
Jak daleko od aktora może być MTR62-230V?
Przewód sterowniczy może mieć ok. 30 m (pojemność 10 nF).
Jaka przerwa między poleceniem w górę i w dół?
Co najmniej 500 ms, inaczej możliwe jest uszkodzenie silnika albo przekaźnika separującego.
