Przekaźniki instalacyjne

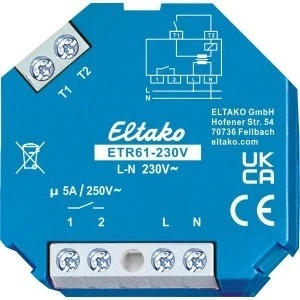

ETR61-230V to podtynkowy przekaźnik separujący z bezpotencjałowym zestykiem zwiernym i wewnętrznie wytwarzanym napięciem sterowniczym 24 V DC. Przycisk małego napięcia podłącza się bezpośrednio do przekaźnika, bez osobnego zasilacza. Łączony obwód może pracować na innym potencjale niż zasilanie przekaźnika.
Najważniejsze cechy
- wbudowane źródło napięcia sterowniczego 24 V DC – bez zewnętrznego zasilacza
- wejście sterownicze oddzielone transformatorem separacyjnym (PELV) od zasilania i zestyku
- 1 zestyk zwierny bezpotencjałowy 5 A / 250 V AC
- odstęp między zasilaniem a zestykiem roboczym 6 mm
- montaż w puszce podtynkowej
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 5 A / 250 V AC |
|---|
| Lampy LED 230 V | do 50 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 1000 W |
|---|
| Napięcie zasilania | 230 V |
|---|
| Wejście sterownicze | 24 V DC wytwarzane wewnętrznie, PELV |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Sterowanie przyciskiem na bezpiecznym małym napięciu tam, gdzie 230 V przy przycisku jest niepożądane, oraz łączenie obwodu, który musi być odseparowany od zasilania przekaźnika. Gdy separacja zestyku nie jest potrzebna, a obciążenie większe, przeznaczona jest wersja nieseparowana 10 A ETR61NP-230V.
Pytania z montażu
Czy potrzebuję zasilacza 24 V do przycisku?
Nie. Napięcie sterownicze 24 V DC przekaźnik wytwarza sam, a przycisk podłącza się wprost do jego wejścia.
