Przekaźniki instalacyjne

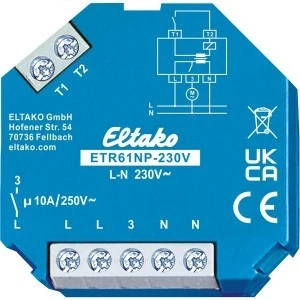

ETR61NP-230V to podtynkowy przekaźnik separujący z zestykiem zwiernym 10 A i wewnętrznie wytwarzanym napięciem sterowniczym 24 V DC. Przycisk lub styk podłącza się bezpośrednio do przekaźnika, bez zewnętrznego zasilacza małego napięcia. Po dwa zaciski L i N ułatwiają łączenie przelotowe w puszce.
Najważniejsze cechy
- wbudowane źródło napięcia sterowniczego 24 V DC
- wejście sterownicze oddzielone transformatorem separacyjnym (PELV)
- 1 zestyk zwierny nieseparowany 10 A / 250 V AC
- po dwa zaciski L i N do łączenia przelotowego
- współpraca z kontaktem okiennym FK
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 100 W |
|---|
| Lampy żarowe (obciążenie rezystancyjne) | do 2000 W |
|---|
| Napięcie zasilania | 230 V |
|---|
| Wejście sterownicze | 24 V DC wytwarzane wewnętrznie, PELV |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Typowy przykład z katalogu: z kontaktem okiennym FK podłączonym do zacisków T1 i T2 przekaźnik zasila okap kuchenny tylko przy otwartym oknie, a sam mieści się w puszce za gniazdem okapu. Sterowanie małym napięciem przydaje się też tam, gdzie 230 V przy przycisku jest niepożądane.
Pytania z montażu
Gdzie podłączyć kontakt okienny?
Do zacisków T1 i T2 przekaźnika.
Czy łączony obwód jest odseparowany od zasilania?
Nie, zestyk jest nieseparowany. Gdy obwód łączony musi być na innym potencjale, przeznaczona jest wersja ETR61-230V z zestykiem bezpotencjałowym 5 A.
