Przekaźniki instalacyjne
ETR61NP-230V+FK to zestaw podtynkowego przekaźnika separującego z kontaktem okiennym FK. Pozwala zasilać okap kuchenny wyłącznie wtedy, gdy okno jest otwarte. Przekaźnik sam wytwarza napięcie sterownicze 24 V DC, więc kontakt podłącza się do niego bez dodatkowego zasilacza.
Najważniejsze cechy

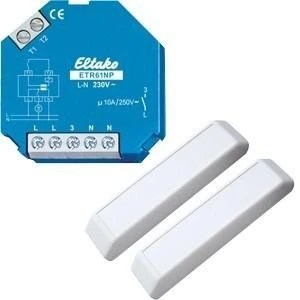

- komplet: przekaźnik podtynkowy i kontakt okienny z kontaktronem i magnesem
- przekaźnik: 1 zestyk zwierny nieseparowany 10 A / 250 V AC
- wejście sterownicze 24 V DC wytwarzane wewnętrznie, separacja PELV
- kontakt FK: 1 zestyk rozwierny, otwiera się przy zbliżeniu magnesu poniżej 25 mm
- po dwa zaciski L i N w przekaźniku do łączenia przelotowego
Dane techniczne
| Zestyk przekaźnika | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V / żarowe | do 100 W / do 2000 W |
|---|
| Napięcie zasilania | 230 V |
|---|
| Wymiary przekaźnika | 45 × 45 × 18 mm |
|---|
| Zestyk kontaktu okiennego | 1 rozwierny, 5 W / VA, maks. 175 V UC |
|---|
| Wymiary kontaktronu i magnesu | po 54 × 12 × 10 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
Zastosowanie
Kuchnie, w których okap ma pracować tylko przy otwartym oknie. Przekaźnik montuje się w puszce podtynkowej za gniazdem okapu, a kontakt okienny na ramie i skrzydle okna.
Pytania z montażu
Jak zamontować kontakt na oknie?
Obie obudowy przykleja się równolegle w odległości maksymalnie 15 mm, w razie potrzeby dodatkowo przykręca. W kierunku wzdłużnym magnes może być dowolnie obrócony względem kontaktronu.
Gdzie podłączyć kontakt?
Do zacisków T1 i T2 przekaźnika.
