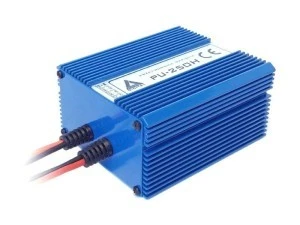

Przetwornica DC/DC PU-250H 10–20 V na 48 V o mocy 250 W
AZO Digital PU-250H to podwyższająca przetwornica napięcia z serii PU-H. Przyjmuje napięcie stałe w zakresie 10–20 V DC i zapewnia na wyjściu 48 V DC. Moc ciągła wynosi 250 W, a maksymalny ciągły prąd wyjściowy 6 A.
Model ma aluminiową obudowę o stopniu ochrony IP67 i chłodzenie pasywne. Przetwornica nie ma izolacji galwanicznej — określenie IP67 dotyczy ochrony obudowy, a nie separacji elektrycznej wejścia od wyjścia.
Najważniejsze cechy PU-250H
- Typ DC/DC — urządzenie zmienia wartość napięcia stałego bez wytwarzania napięcia 230 V AC.
- Wejście 10–20 V DC i wyjście 48 V DC — służy do podwyższania napięcia w instalacjach mieszczących się w podanym zakresie wejściowym.
- Moc ciągła 250 W — określa maksymalną moc podłączonego obciążenia podczas pracy ciągłej.
- Maksymalny ciągły prąd wyjściowy 6 A — przy doborze odbiornika trzeba jednocześnie uwzględnić limit prądu i mocy.
- Sprawność 92% — ogranicza straty energii podczas przetwarzania napięcia.
- Pobór bez obciążenia poniżej 30 mA — określa zużycie prądu, gdy do wyjścia nie jest podłączone obciążenie.
- Zakłócenia na wejściu i wyjściu poniżej 50 mV — parametr opisuje poziom zakłóceń po obu stronach przetwornicy.
- Polski produkt z 5-letnią gwarancją.
Zastosowanie przetwornicy podwyższającej do 48 V DC
PU-250H jest przeznaczona do instalacji prądu stałego, w których napięcie wejściowe wynosi od 10 do 20 V DC, a odbiornik wymaga zasilania 48 V DC. Nie jest to przetwornica DC/AC 12/230 V ani konwerter napięcia sieciowego.
Jeżeli wymagane jest inne napięcie wyjściowe lub prąd przemienny, należy dobrać właściwy model spośród pozostałych przetwornic napięcia.
Jak dobrać i sprawdzić kompatybilność?
- Sprawdź, czy napięcie źródła pozostaje w zakresie 10–20 V DC w całym przewidywanym czasie pracy.
- Potwierdź, że odbiornik wymaga dokładnie 48 V DC, a nie 48 V AC lub 230 V AC.
- Zsumuj zapotrzebowanie podłączonych urządzeń — nie może przekroczyć 250 W ani ciągłego prądu wyjściowego 6 A.
- Uwzględnij brak izolacji galwanicznej pomiędzy wejściem i wyjściem.
- Sprawdź miejsce montażu: wymiary urządzenia wynoszą 130 × 95 × 55 mm, a masa 800 g.
- Podłączenie wykonuje się za pomocą wyprowadzonych przewodów.
Produkt można zidentyfikować jako model PU-250H o numerze EAN 5905279203440.
Zabezpieczenia i ograniczenia instalacyjne
Przetwornica ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe. Parametr bezpiecznika dla instalacji 12 V wynosi 30 A. Jednocześnie w danych technicznych zabezpieczenie wejścia zasilania oznaczono jako nieobecne, dlatego nie należy utożsamiać zabezpieczenia przeciążeniowo-zwarciowego z ochroną wejścia urządzenia.
PU-250H nie zapewnia izolacji galwanicznej. Informacja ta ma znaczenie w instalacjach, w których wymagana jest elektryczna separacja obwodu źródłowego i odbiornika.
Obudowa i warunki pracy
Aluminiowa obudowa ma stopień ochrony IP67, a odprowadzanie ciepła odbywa się pasywnie. Brak aktywnego układu chłodzenia upraszcza konstrukcję urządzenia. Dopuszczalny zakres temperatury pracy wynosi od -25 do 55°C.
Najczęstsze pytania
Czy PU-250H może zasilać urządzenia 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 48 V DC, a nie model wytwarzający napięcie przemienne 230 V.
Czy można podłączyć ją do instalacji 24 V?
Nie. Maksymalne napięcie wejściowe tego modelu wynosi 20 V DC, dlatego instalacja 24 V znajduje się poza dopuszczalnym zakresem.
Czy przetwornica ma izolację galwaniczną?
Nie. Stopień ochrony IP67 opisuje obudowę i nie oznacza separacji galwanicznej wejścia od wyjścia.
Jak dobrać obciążenie do PU-250H?
Odbiornik musi być przeznaczony do zasilania 48 V DC, a jego zapotrzebowanie nie może przekraczać jednocześnie 250 W mocy ciągłej i 6 A ciągłego prądu wyjściowego.
