Przetwornica DC/DC PU-500H 10–20 V/48 V o mocy 500 W
AZO Digital PU-500H to przetwornica napięcia z serii PU-H, która podwyższa napięcie wejściowe 10–20 V DC do 48 V DC. Moc ciągła 500 W i maksymalny ciągły prąd wyjściowy 12 A pozwalają zasilać odbiorniki 48 V DC mieszczące się w obu tych limitach.
Jest to przetwornica DC/DC, a nie model wytwarzający 230 V AC. Stopień ochrony IP67 dotyczy obudowy urządzenia — przetwornica nie ma izolacji galwanicznej pomiędzy wejściem a wyjściem.
Najważniejsze cechy PU-500H
- Wejście 10–20 V DC i wyjście 48 V DC — umożliwiają podwyższenie napięcia w instalacji prądu stałego.
- Moc ciągła 500 W — określa dopuszczalną moc zasilanych odbiorników podczas ciągłej pracy.
- Maksymalny ciągły prąd wyjściowy 12 A — drugi limit, który należy uwzględnić przy doborze obciążenia.
- Sprawność 92% oraz pobór prądu bez obciążenia poniżej 60 mA.
- Zakłócenia poniżej 50 mV zarówno na wejściu, jak i na wyjściu.
- IP67 i aluminiowa obudowa — wodoszczelna konstrukcja przeznaczona do pracy w temperaturze od -25 do 55°C.
- Chłodzenie pasywne — praca bez aktywnego układu chłodzenia.
- Pięć lat gwarancji i oznaczenie „Produkt Polski”.

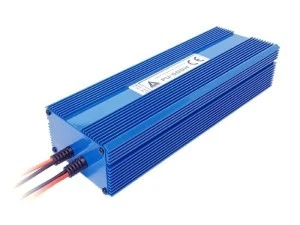

Urządzenie ma wyprowadzenia w formie przewodów, wymiary 250 × 95 × 55 mm i waży 1,6 kg. Numer katalogowy: AZOD-00070, MPN: AZO00D1077, EAN: 5905279203464.
Zastosowanie przetwornicy 10–20 V DC na 48 V DC
Model służy do zasilania odbiorników wymagających 48 V DC z instalacji, w której napięcie wejściowe mieści się w zakresie 10–20 V DC. Nie jest zamiennikiem przetwornicy DC/AC 12/230 V ani konwertera sieciowego AC/AC.
Przed podłączeniem należy potwierdzić, że odbiornik pracuje przy napięciu 48 V DC, a jego zapotrzebowanie nie przekracza mocy ciągłej 500 W ani ciągłego prądu wyjściowego 12 A.
Najważniejsze parametry w praktyce
Moc i prąd są niezależnymi ograniczeniami doboru. Obciążenie powinno mieścić się jednocześnie w limicie 500 W oraz 12 A. Przy kilku odbiornikach należy uwzględnić ich łączne zapotrzebowanie.
Sprawność 92% opisuje stosunek energii oddawanej na wyjściu do energii pobieranej z instalacji. Pobór bez obciążenia poniżej 60 mA ma znaczenie, gdy przetwornica pozostaje podłączona mimo wyłączenia odbiornika. Poziom zakłóceń na wejściu i wyjściu wynosi poniżej 50 mV.
Konstrukcja i zabezpieczenia
Aluminiowa obudowa ma stopień ochrony IP67, a chłodzenie odbywa się pasywnie. Elektroniczne zabezpieczenie przeciążeniowo-zwarciowe reaguje na przeciążenie lub zwarcie. Zabezpieczenie bezpiecznikowe dla instalacji 12 V ma wartość 2 × 30 A.
Model nie ma zabezpieczenia wejścia zasilania ani izolacji galwanicznej. Określenie IP67 opisuje ochronę zapewnianą przez obudowę i nie oznacza galwanicznego rozdzielenia obwodu wejściowego od wyjściowego.
Jak sprawdzić zgodność przed zakupem?
- Potwierdź, że napięcie źródła podczas pracy pozostaje w zakresie 10–20 V DC.
- Sprawdź, czy odbiornik wymaga dokładnie 48 V DC, a nie 48 V AC lub 230 V AC.
- Porównaj pobór mocy i prądu odbiornika z limitami 500 W oraz 12 A.
- Uwzględnij brak izolacji galwanicznej i brak zabezpieczenia wejścia zasilania.
- Sprawdź temperaturę miejsca pracy, dostępną przestrzeń 250 × 95 × 55 mm oraz sposób podłączenia przewodów.
Jeżeli potrzebny jest inny typ konwersji napięcia, porównaj pozostałe przetwornice napięcia.
Najczęstsze pytania
Czy PU-500H może pracować w instalacji 12 V?
Tak, jeśli rzeczywiste napięcie na wejściu pozostaje w dopuszczalnym zakresie 10–20 V DC.
Czy można podłączyć ją do instalacji 24 V?
Nie. Napięcie 24 V DC znajduje się poza określonym zakresem wejściowym 10–20 V DC.
Czy przetwornica zasila urządzenia 230 V?
Nie. Na wyjściu znajduje się napięcie 48 V DC, dlatego model nie zastępuje przetwornicy 12/230 V DC/AC.
Czy IP67 oznacza izolację galwaniczną?
Nie. IP67 jest stopniem ochrony obudowy, natomiast PU-500H nie ma izolacji galwanicznej.
