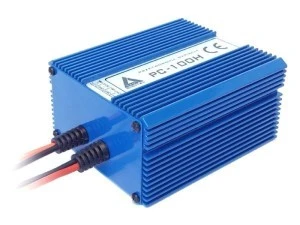

Przetwornica DC/DC AZO Digital PC-100H-12V 100 W
PC-100H-12V to przetwornica napięcia DC/DC przeznaczona do stabilizacji niestabilnego napięcia stałego z zakresu 10–30 V DC. Na wyjściu zapewnia napięcie 13,8 V DC, a jej moc ciągła wynosi 100 W.
Model należy do wodoszczelnej serii PC-H. Łączy izolację galwaniczną wejścia i wyjścia z aluminiową obudową o stopniu ochrony IP67. Przewody stanowią wyprowadzenia zasilania, a pasywne chłodzenie nie wymaga aktywnego układu wentylacyjnego.
Najważniejsze cechy przetwornicy
- Zakres wejściowy 10–30 V DC – umożliwia stabilizację napięcia pochodzącego z niestabilnego źródła prądu stałego.
- Wyjście 13,8 V DC – pozwala zasilać odbiorniki wymagające takiego napięcia znamionowego.
- Moc ciągła 100 W – podstawowy parametr, który trzeba zestawić z zapotrzebowaniem podłączonego urządzenia.
- Izolacja galwaniczna powyżej 0,5 kV RMS – oddziela elektrycznie stronę wejściową od wyjściowej.
- Obudowa IP67 – szczelna, wodoszczelna konstrukcja przeznaczona do warunków, w których ochrona obudowy ma szczególne znaczenie.
- Aluminiowa obudowa i chłodzenie pasywne – ciepło jest odprowadzane bez wentylatora.
- Sprawność 82% oraz pobór prądu bez obciążenia poniżej 50 mA.
- Zakres temperatury pracy od -25 do 55°C.
Zastosowanie do stabilizacji napięcia
Przetwornica służy do zasilania instalacji i odbiorników pracujących przy 13,8 V DC, gdy dostępne źródło dostarcza niestabilne napięcie mieszczące się w zakresie 10–30 V DC. Jest to model DC/DC – nie przetwarza napięcia stałego na 230 V AC.
Zakłócenia na wejściu i wyjściu wynoszą poniżej 50 mV. Wyprowadzenia w postaci przewodów ułatwiają włączenie urządzenia w odpowiednio przygotowaną instalację.
Moc i prąd w praktyce
Przy napięciu wejściowym 13,8 V prąd ciągły wynosi 6 A, a maksymalny prąd ciągły 8 A. Przy napięciu wejściowym 24 V wartości te wynoszą odpowiednio 8 A oraz 10 A. Dobierając odbiornik, należy uwzględnić zarówno moc ciągłą 100 W, jak i parametry prądowe dla danego napięcia wejściowego.
Urządzenie ma wymiary 130 × 95 × 55 mm i waży 700 g. Przed montażem warto sprawdzić ilość dostępnego miejsca oraz możliwość bezpiecznego poprowadzenia przewodów.
Co sprawdzić przed zakupem?
- czy źródło dostarcza napięcie stałe mieszczące się w zakresie 10–30 V DC,
- czy odbiornik jest przeznaczony do zasilania napięciem 13,8 V DC,
- czy pobór mocy oraz prądu odbiornika nie przekracza parametrów przetwornicy,
- czy w instalacji wymagane jest galwaniczne oddzielenie wejścia od wyjścia,
- czy w miejscu montażu zmieści się obudowa 130 × 95 × 55 mm i możliwe będzie podłączenie przewodów,
- czy temperatura otoczenia mieści się w zakresie od -25 do 55°C.
Jeśli potrzebny jest inny typ napięcia wejściowego lub wyjściowego, warto porównać pozostałe przetwornice napięcia.
Zabezpieczenia i konstrukcja
Elektroniczne zabezpieczenie przeciążeniowo-zwarciowe reaguje na przeciążenie lub zwarcie. Dodatkowe zabezpieczenie termiczne działa przy temperaturze 80°C. Aluminiowa obudowa IP67 chroni podzespoły, a chłodzenie pasywne eliminuje potrzebę stosowania wentylatora.
PC-100H-12V jest produktem polskim objętym 5-letnią gwarancją. Kod produktu: 5905279203594.
Najczęstsze pytania
Czy ta przetwornica zapewnia napięcie 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC. Nie należy jej mylić z przetwornicami DC/AC 12/230 V.
Czy można zasilić ją napięciem 12 V lub 24 V?
Może współpracować ze źródłem napięcia stałego, jeśli rzeczywiste napięcie na wejściu mieści się w zakresie 10–30 V DC. Przed podłączeniem trzeba również sprawdzić wymagania prądowe odbiornika.
Czy urządzenie ma wentylator?
Nie. Model wykorzystuje chłodzenie pasywne i aluminiową obudowę.
