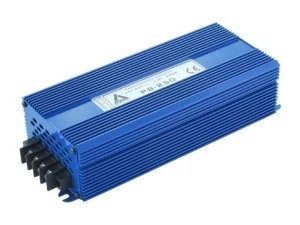

Przetwornica DC/DC AZO Digital PS-250-12V z izolacją galwaniczną
PS-250-12V to przetwornica napięcia przeznaczona do obniżania i stabilizacji napięcia 30–80 V DC do 13,8 V DC. Jest to model DC/DC z pełną separacją galwaniczną pomiędzy wejściem a wyjściem, wynoszącą ponad 0,5 kV RMS.
Maksymalna moc wyjściowa urządzenia wynosi 220 W. Wartość 250 W oznacza próg zabezpieczenia przeciążeniowego, a nie moc dostępną do ciągłego zasilania odbiornika. Produkt jest wytwarzany w Polsce i objęty 5-letnią gwarancją.
Najważniejsze cechy
- Wejście 30–80 V DC i wyjście 13,8 V DC – umożliwiają obniżenie oraz stabilizację napięcia w instalacji prądu stałego.
- Izolacja galwaniczna wejścia i wyjścia powyżej 0,5 kV RMS – obie strony przetwornicy są odseparowane elektrycznie.
- Maksymalna moc wyjściowa 220 W – wyznacza górną granicę obciążenia urządzenia.
- Sprawność 82% oraz pobór prądu bez obciążenia poniżej 50 mA.
- Chłodzenie pasywne – odprowadzanie ciepła odbywa się bez aktywnego układu chłodzącego.
- Aluminiowa obudowa, stopień ochrony IP21 i zakres temperatury pracy od -25 do 55°C.
- Złącza M4 – przed montażem należy sprawdzić zgodność sposobu podłączenia z instalacją.
- Zakłócenia na wejściu i wyjściu poniżej 50 mV.
Zastosowanie przetwornicy 30–80 V DC na 13,8 V DC
Model jest przeznaczony do instalacji prądu stałego, w których źródło zapewnia napięcie w zakresie 30–80 V DC, a podłączany odbiornik wymaga stabilizowanego napięcia 13,8 V DC. Nie jest to przetwornica DC/AC i nie wytwarza napięcia 230 V AC.
Separacja galwaniczna sprawdza się tam, gdzie wymagane jest elektryczne oddzielenie obwodu wejściowego od wyjściowego. Dobór do konkretnej instalacji wymaga sprawdzenia napięcia, zapotrzebowania na moc oraz rodzaju połączeń.
Moc wyjściowa i warunki pracy
Moc zależna od napięcia wejściowego
Przy napięciu wejściowym poniżej 50 V ciągła moc wyjściowa wynosi poniżej 180 W. Przy napięciu wejściowym powyżej 50 V może przekraczać 180 W, przy czym maksymalna moc wyjściowa to 220 W.
Próg zabezpieczenia 250 W
Wartości 250 W nie należy traktować jako roboczej mocy wyjściowej. Jest to próg elektronicznego zabezpieczenia przeciążeniowego. Przy doborze odbiornika należy kierować się dopuszczalną mocą wyjściową odpowiednią dla napięcia zasilania.
Co sprawdzić przed zakupem i montażem?
- czy napięcie źródła przez cały czas mieści się w zakresie 30–80 V DC;
- czy odbiornik jest przystosowany do zasilania napięciem 13,8 V DC;
- czy pobór mocy odbiornika nie przekracza wartości dopuszczalnej przy danym napięciu wejściowym;
- czy złącza M4 odpowiadają planowanemu sposobowi podłączenia;
- czy dostępna przestrzeń uwzględnia wymiary urządzenia 190 × 95 × 55 mm i masę 800 g;
- czy temperatura i warunki montażu są zgodne z zakresem od -25 do 55°C oraz klasą IP21.
Kod produktu i EAN: 5905279203471. Jeżeli instalacja wymaga innego rodzaju konwersji napięcia, można porównać dostępne przetwornice napięcia.
Zabezpieczenia i separacja galwaniczna
PS-250-12V ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe oraz zabezpieczenie termiczne ustawione na 80°C. Pełna separacja galwaniczna pomiędzy wejściem i wyjściem przekracza 0,5 kV RMS. Parametry zabezpieczeń nie zwiększają dopuszczalnej mocy roboczej urządzenia.
Najczęstsze pytania
Czy przetwornica ma moc wyjściową 250 W?
Nie. Maksymalna moc wyjściowa wynosi 220 W. Wartość 250 W odnosi się do progu zabezpieczenia przeciążeniowego.
Czy urządzenie może zasilać odbiornik 230 V AC?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC, a nie model DC/AC wytwarzający napięcie sieciowe.
Czy wejście i wyjście są odseparowane?
Tak. Izolacja galwaniczna pomiędzy wejściem a wyjściem wynosi ponad 0,5 kV RMS.
Czy przetwornica ma aktywne chłodzenie?
Nie. Model wykorzystuje chłodzenie pasywne i aluminiową obudowę.
