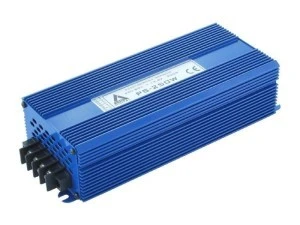

Przetwornica DC/DC PS-250W-12V 30–80 V na 13,8 V
AZO Digital PS-250W-12V służy do obniżania i stabilizowania napięcia stałego z zakresu 30–80 V DC do 13,8 V DC. Maksymalna moc wyjściowa wynosi 250 W. Wejście i wyjście są oddzielone pełną separacją galwaniczną.
Jest to przetwornica DC/DC, a nie model DC/AC wytwarzający 230 V. Produkt ma oznaczenie MPN AZO00D1067 oraz EAN 5905279203495.
Najważniejsze cechy
- Zakres wejściowy 30–80 V DC — pozwala zasilać przetwornicę z instalacji napięcia stałego mieszczącej się w tym przedziale.
- Stabilizowane wyjście 13,8 V DC — zapewnia określone napięcie dla zgodnego odbiornika lub układu.
- Maksymalna moc wyjściowa 250 W — wartość tę należy odróżnić od progu zabezpieczenia przeciążeniowego wynoszącego 300 W.
- Pełna izolacja galwaniczna wejścia i wyjścia — wytrzymałość izolacji przekracza 0,5 kV RMS.
- Sprawność 85% oraz pobór prądu bez obciążenia poniżej 50 mA.
- Aktywne chłodzenie wentylatorem i aluminiowa obudowa wspomagają odprowadzanie ciepła.
- Wyprowadzenia M4 umożliwiają wykonanie połączeń wejściowych i wyjściowych zgodnie z wymaganiami instalacji.
- Produkt polski z 5-letnią gwarancją.
Zastosowanie przetwornicy
Model jest przeznaczony do instalacji napięcia stałego, w których napięcie zasilające mieści się w zakresie 30–80 V DC, a podłączony układ wymaga stabilizowanego napięcia 13,8 V DC. Nie należy stosować go jako przetwornicy 12/230 V ani do odbiorników wymagających napięcia przemiennego.
Najważniejsze parametry w praktyce
Dostępna moc ciągła zależy od napięcia wejściowego. Przy Uwe poniżej 50 V wynosi poniżej 200 W, natomiast przy Uwe powyżej 50 V przekracza 200 W. Granicą mocy wyjściowej pozostaje 250 W.
Poziom zakłóceń na wejściu i wyjściu wynosi poniżej 50 mV. Przetwornica pracuje w temperaturze od -25 do 55°C i ma stopień ochrony IP21.
Wymiary urządzenia wynoszą 230 × 95 × 55 mm, a masa 870 g. Parametry te ułatwiają sprawdzenie miejsca montażowego przed zamówieniem.
Jak sprawdzić zgodność z instalacją?
- Potwierdź, że źródło dostarcza napięcie stałe mieszczące się w zakresie 30–80 V DC.
- Sprawdź, czy odbiornik wymaga napięcia 13,8 V DC i nie przekracza dostępnej mocy dla danego napięcia wejściowego.
- Uwzględnij maksymalną moc wyjściową 250 W — wartość 300 W dotyczy zabezpieczenia przeciążeniowego.
- Zweryfikuj możliwość podłączenia przewodów do wyprowadzeń M4.
- Sprawdź dostępne miejsce pod urządzenie o wymiarach 230 × 95 × 55 mm.
- Zapewnij warunki odpowiadające klasie IP21, zakresowi temperatury pracy oraz aktywnemu chłodzeniu.
Izolacja i zabezpieczenia
- Elektroniczne zabezpieczenie przeciążeniowo-zwarciowe reaguje na przeciążenie i zwarcie; próg przeciążenia wynosi 300 W.
- Zabezpieczenie termiczne 80°C ogranicza pracę po osiągnięciu określonego progu temperatury.
- Separacja galwaniczna powyżej 0,5 kV RMS elektrycznie oddziela stronę wejściową od wyjściowej.
Najczęstsze pytania
Czy wartość 300 W oznacza moc wyjściową?
Nie. Maksymalna moc wyjściowa wynosi 250 W, natomiast 300 W to próg elektronicznego zabezpieczenia przeciążeniowego.
Czy przetwornica może zasilać urządzenia 230 V AC?
Nie. Jest to model DC/DC z wyjściem 13,8 V DC. Urządzenia wymagające 230 V AC potrzebują innego typu przetwornicy. Można je znaleźć w kategorii przetwornice napięcia.
Czy dostępna moc zależy od napięcia wejściowego?
Tak. Poniżej 50 V DC moc ciągła jest niższa niż 200 W, a powyżej 50 V DC przekracza 200 W, przy maksymalnej mocy wyjściowej 250 W.
