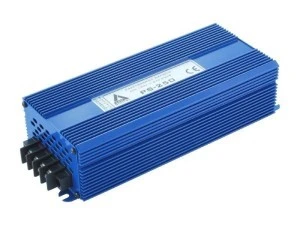

Przetwornica DC/DC PS-250-24V z izolacją galwaniczną
AZO Digital PS-250-24V służy do obniżania i stabilizacji napięcia stałego z zakresu 40–130 V DC do 24 V DC. Jest to przetwornica DC/DC z pełną separacją galwaniczną pomiędzy wejściem a wyjściem.
Maksymalna moc wyjściowa wynosi 220 W. Wartość 250 W określa próg zabezpieczenia przeciążeniowego, a nie moc ciągłą dostępną dla odbiornika.
Najważniejsze cechy
- Szeroki zakres wejściowy 40–130 V DC — umożliwia zasilanie przetwornicy z instalacji pracujących w tym przedziale napięcia stałego.
- Stabilizowane wyjście 24 V DC — przeznaczone do odbiorników wymagających takiego napięcia zasilania.
- Izolacja galwaniczna wejścia i wyjścia powyżej 0,5 kV RMS — zapewnia separację obu obwodów.
- Sprawność 87% i pobór prądu bez obciążenia poniżej 50 mA — parametry istotne przy bilansowaniu zasilania instalacji.
- Chłodzenie pasywne oraz aluminiowa obudowa — praca bez aktywnego układu wentylatorowego.
- Zakres temperatury pracy od -25 do 55°C oraz stopień ochrony IP21 — wymagają odpowiedniego doboru miejsca montażu.
- Zakłócenia poniżej 50 mV zarówno na wejściu, jak i na wyjściu.
Zastosowanie przetwornicy 40–130 V DC na 24 V DC
Model jest przeznaczony do instalacji z napięciem stałym od 40 do 130 V, w których potrzebne jest obniżone i stabilizowane napięcie 24 V DC oraz separacja galwaniczna wejścia od wyjścia. Nie jest to przetwornica DC/AC i nie służy do uzyskiwania napięcia 230 V AC.
Moc wyjściowa a napięcie zasilania
Dostępna moc ciągła zależy od napięcia wejściowego. Przy napięciu poniżej 80 V pozostaje ona poniżej 180 W, natomiast przy napięciu powyżej 80 V przekracza 180 W. Maksymalna moc wyjściowa wynosi 220 W.
Próg elektronicznego zabezpieczenia przeciążeniowego wynosi 250 W. Podczas doboru należy więc uwzględnić rzeczywistą moc odbiornika oraz napięcie występujące na wejściu, zamiast traktować 250 W jako dostępną moc roboczą.
Co sprawdzić przed zamówieniem?
- Rodzaj napięcia wejściowego — urządzenie wymaga napięcia stałego w zakresie 40–130 V DC.
- Parametry odbiornika — jego napięcie znamionowe musi wynosić 24 V DC, a zapotrzebowanie na moc nie może przekraczać możliwości przetwornicy przy danym napięciu wejściowym.
- Sposób podłączenia — wyprowadzenia wykonano jako złącza M4.
- Miejsce montażu — wymiary urządzenia wynoszą 190 × 95 × 55 mm, a masa 800 g. Należy również uwzględnić chłodzenie pasywne, temperaturę pracy i klasę IP21.
Produkt można zidentyfikować jako PS-250-24V, numer katalogowy AZOD-00131, MPN AZO00D1167 oraz EAN 5903332566181.
Zabezpieczenia i separacja obwodów
Przetwornica ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe oraz zabezpieczenie termiczne ustawione na 80°C. Separacja galwaniczna pomiędzy wejściem a wyjściem przekracza 0,5 kV RMS. Parametry te nie zastępują prawidłowego doboru przewodów, zabezpieczeń instalacji i warunków montażu.
Najczęstsze pytania
Czy przetwornica zapewnia 250 W mocy wyjściowej?
Nie. Maksymalna moc wyjściowa wynosi 220 W, natomiast 250 W to próg działania zabezpieczenia przeciążeniowego. Moc ciągła zależy dodatkowo od napięcia wejściowego.
Czy urządzenie może być zasilane napięciem przemiennym?
Nie. Jest to przetwornica DC/DC, dlatego napięcie wejściowe musi być napięciem stałym z zakresu 40–130 V DC.
Czy każdy odbiornik 24 V DC będzie odpowiedni?
Przed podłączeniem trzeba porównać zapotrzebowanie odbiornika na moc z parametrami przetwornicy, uwzględnić napięcie wejściowe oraz sprawdzić zgodność złączy M4 i warunków montażu.
