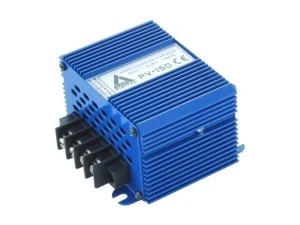

Przetwornica DC/DC AZO Digital PV-150 20–80 V / 13,8 V 150 W
AZO Digital PV-150 jest przetwornicą DC/DC, która zamienia napięcie wejściowe z zakresu 20–80 V DC na napięcie wyjściowe 13,8 V DC. Jej moc wynosi 150 W, a ciągły prąd wyjściowy 10 A.
Model służy do zasilania odbiorników prądu stałego wymagających 13,8 V DC ze źródła mieszczącego się w podanym zakresie wejściowym. Nie jest to przetwornica DC/AC i nie wytwarza napięcia 230 V AC.
Najważniejsze cechy PV-150
- Zakres wejściowy 20–80 V DC – umożliwia pracę ze źródłem prądu stałego, którego rzeczywiste napięcie pozostaje w tym przedziale.
- Wyjście 13,8 V DC – przeznaczone do odbiorników wymagających właśnie takiego napięcia zasilania.
- Moc 150 W i prąd ciągły 10 A – podczas doboru odbiornika trzeba respektować oba ograniczenia jednocześnie.
- Sprawność 85% – część pobieranej energii jest tracona w procesie konwersji, co należy uwzględnić przy doborze źródła zasilania.
- Chłodzenie pasywne – urządzenie nie korzysta z wentylatora.
- Aluminiowa obudowa – konstrukcja współpracuje z pasywnym sposobem odprowadzania ciepła.
- Złącza M4 – przed montażem należy dobrać pasujące zakończenia przewodów.
Zastosowanie przetwornicy 20–80 V DC / 13,8 V DC
PV-150 służy do obniżania napięcia w instalacjach prądu stałego, gdy źródło zapewnia od 20 do 80 V DC, a zasilany odbiornik wymaga 13,8 V DC. Zakres wejściowy dotyczy napięcia występującego podczas rzeczywistej pracy, a nie wyłącznie wartości nominalnej źródła.
Przetwornica nie zastępuje modeli 12/230 V ani innych urządzeń DC/AC. Jeżeli odbiornik wymaga napięcia przemiennego 230 V, potrzebny jest inny typ przetwornicy.
Zabezpieczenia i warunki pracy
Układ ma zabezpieczenie przeciążeniowe 11 A, zabezpieczenie zwarciowe 12 A oraz zabezpieczenie termiczne 70°C. Są to istotne wartości graniczne, ale nie zastępują prawidłowego doboru przewodów, połączeń i zabezpieczeń całej instalacji.
Temperatura pracy wynosi od -25 do 55°C. Obudowa ma stopień ochrony IP21, dlatego miejsca montażu nie należy traktować jako dowolnego środowiska narażonego na wodę lub zanieczyszczenia. Pasywnego chłodzenia nie powinno się ograniczać przez zabudowanie urządzenia bez możliwości oddawania ciepła.
Model nie ma izolacji galwanicznej. Oznacza to, że strona wejściowa i wyjściowa nie są od siebie odseparowane galwanicznie, co trzeba uwzględnić w projekcie instalacji.
Najważniejsze parametry w praktyce
Pobór prądu bez obciążenia wynosi poniżej 25 mA. Poziom zakłóceń na wejściu oraz wyjściu określono na poniżej 50 mV. Urządzenie ma wymiary 90 × 95 × 55 mm i waży 330 g.
Przy podłączaniu odbiornika nie wystarczy sprawdzenie samej mocy 150 W. Obciążenie nie może przekroczyć również ciągłego prądu wyjściowego 10 A, a jego wymagane napięcie musi wynosić 13,8 V DC.
Co sprawdzić przed zakupem i montażem?
- czy źródło dostarcza napięcie stałe mieszczące się w zakresie 20–80 V DC w całym cyklu pracy,
- czy odbiornik wymaga dokładnie 13,8 V DC oraz nie przekracza 10 A i 150 W,
- czy instalacja może współpracować z przetwornicą bez izolacji galwanicznej,
- czy przewody, końcówki i zabezpieczenia są odpowiednie dla złączy M4 oraz parametrów prądowych,
- czy miejsce montażu odpowiada zakresowi temperatur od -25 do 55°C i klasie IP21.
Właściwy wariant można potwierdzić po oznaczeniu PV-150, numerze katalogowym AZOD-00105, MPN AZO00D1190 oraz EAN 5903332566839.
Najczęstsze pytania
Czy PV-150 zapewnia napięcie 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC, a nie przetwornica DC/AC 230 V.
Czy wystarczy dobrać odbiornik na podstawie mocy 150 W?
Nie. Trzeba jednocześnie sprawdzić napięcie 13,8 V DC, moc 150 W i ciągły prąd wyjściowy 10 A. Żadna z tych wartości nie powinna zostać przekroczona.
Czy wejście i wyjście są odseparowane galwanicznie?
Nie. PV-150 nie ma izolacji galwanicznej, dlatego sposób połączenia obu stron należy uwzględnić podczas projektowania instalacji.
Czy przetwornicę można zamontować w miejscu narażonym na wodę?
Stopień ochrony urządzenia wynosi IP21. Miejsce instalacji musi odpowiadać tej klasie ochrony oraz zapewniać warunki właściwe dla pasywnego chłodzenia.
